多色、多層、多角度照射。
?
1.產品特性?
?
AOI系列光源采用高亮度RGB三色直插LED均勻環形分布照射，特制的漫射板使光源照射的光更 加的均勻，RGB三種LED均可單獨調整亮度也可以三色同時照射，突出強化被測物的三維特征。
?

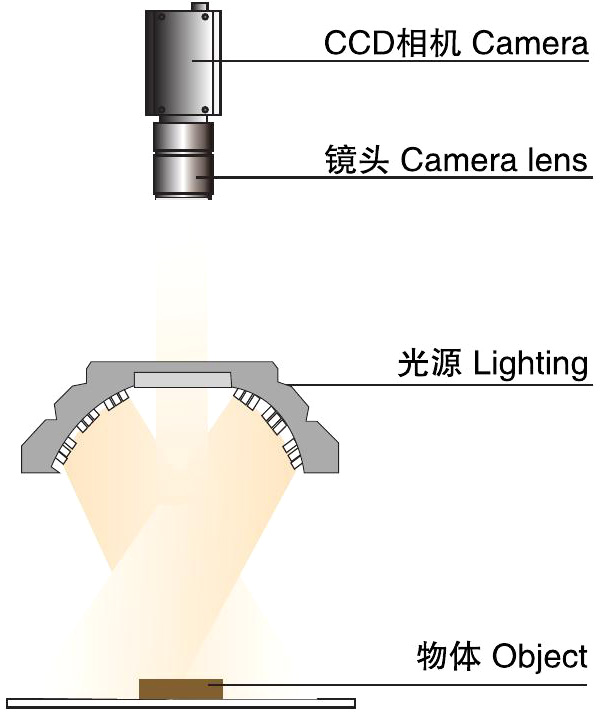

2.成像說明圖
?
CCD相機置于被檢測物上方，透過光源抓取被測物三維特征。
?
*本圖僅用于示意，與實物不一定完全相同
?
?

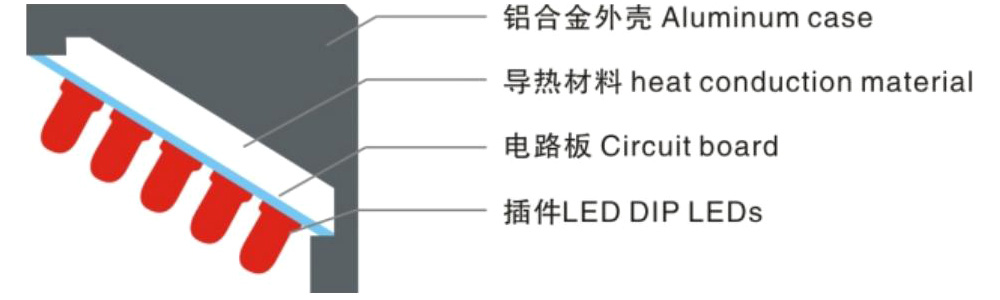

AOI光源截面圖
?
?

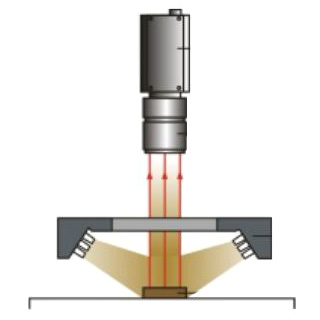

照明結構效果圖
?

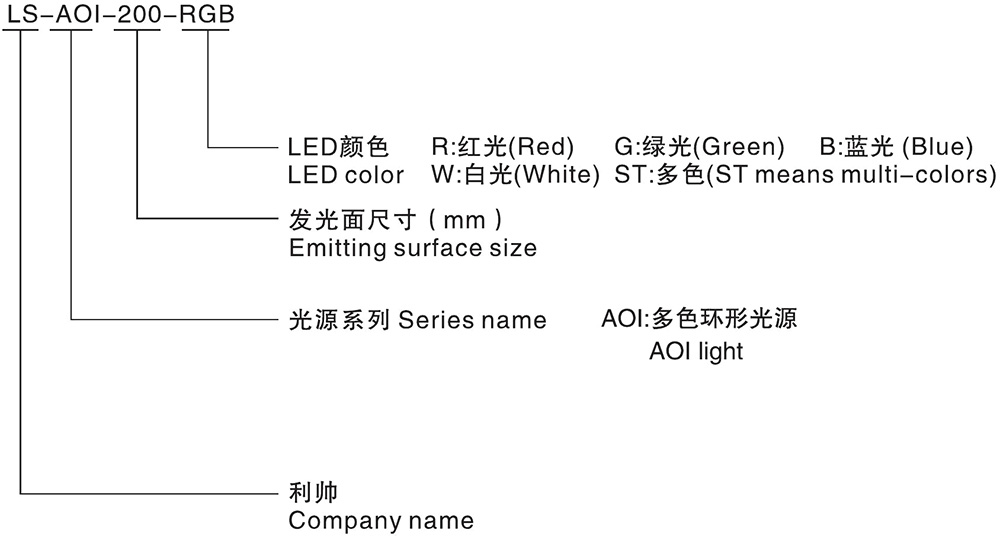

3.型號代碼說明?
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 |
接口 |
|||
| ● |
● |
● |
● |
|||||
|
LS-AOI-150-RGB |
●●●● |
24V恒壓 |
4W |
9W |
12W |
12W |
0.1kg |
SM 2.54 3Pin |
|
LS-AOI-200-RGB |
●●●● |
8W |
13W |
16W |
16W |
0.1kg |
||
|
LS-AOI-250-RGB |
●●●● |
10W |
16W |
22W |
22W |
0.2kg |
||
?
***以實物為準***
?
5.應用領域?
?
1 .電路焊錫檢測?
2.多層次高低物體檢測
3.顏色，條碼識別檢測
4.集成電路管腳檢測?
?
6.應用案例?
?
PCB焊點檢測
?
 |
 |
 |

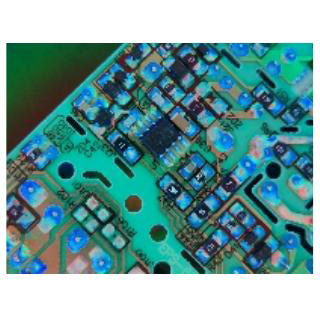

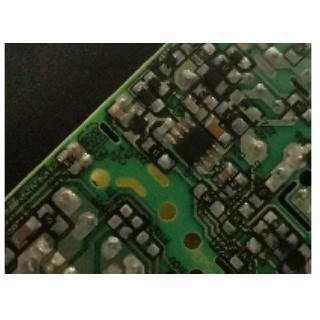

| 實物圖 | 打光方式 | 效果圖 |
?
7.產品服務
|
光源顏色范圍 |
●?620nm-630nm●?460nm-475nm ●?520nm-530nm |
|
● 3200K-7000K |
|
|
使用環境 |
a.溫度?0—40℃ |
|
b.濕度20--85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
定制服務 |
a.光源尺寸定制 |
| b.色溫、波長、坐標、光譜定制 | |
| c.亮度定制 | |
| d.個性化定制，提供最佳圖像效果 | |
| e.輸出接口、輸入電壓、驅動方式定制 | |
| f.安裝方式定制 | |
| g.多光譜定制 | |
|
質保 |
一年產品質保，并且提供技術支持 |
?

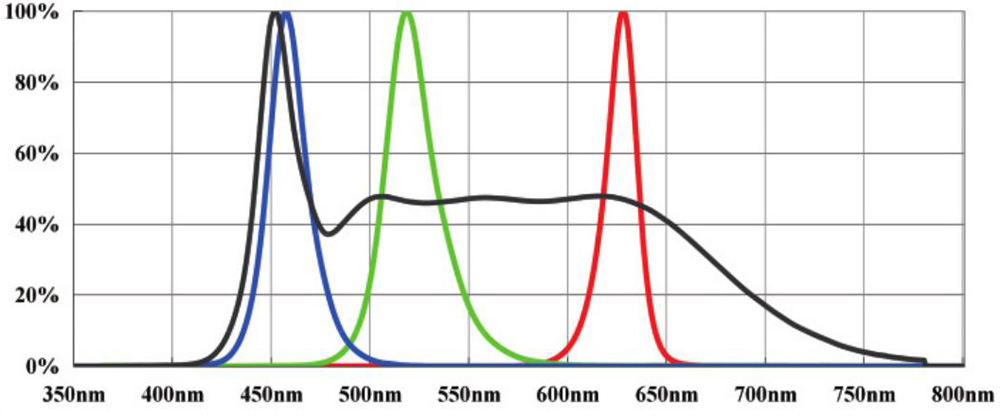

8.光譜、均勻性圖
?

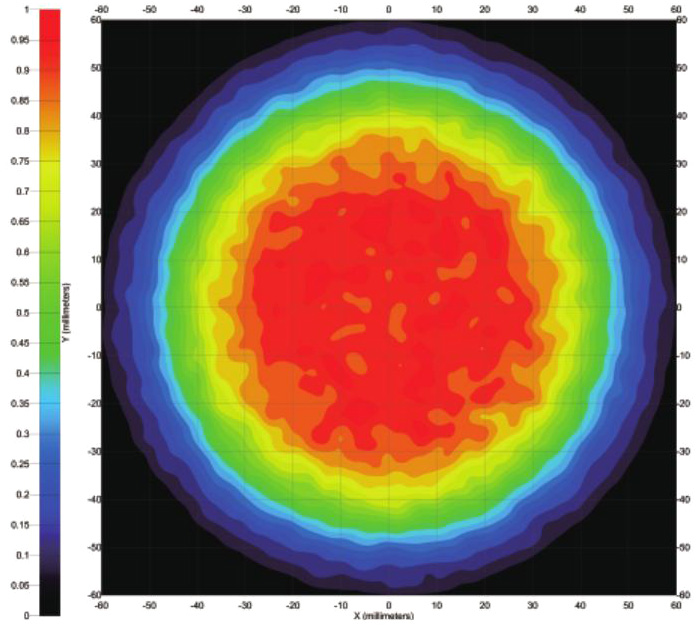

| 光譜圖 | 均勻性圖 |
 |
 |
?

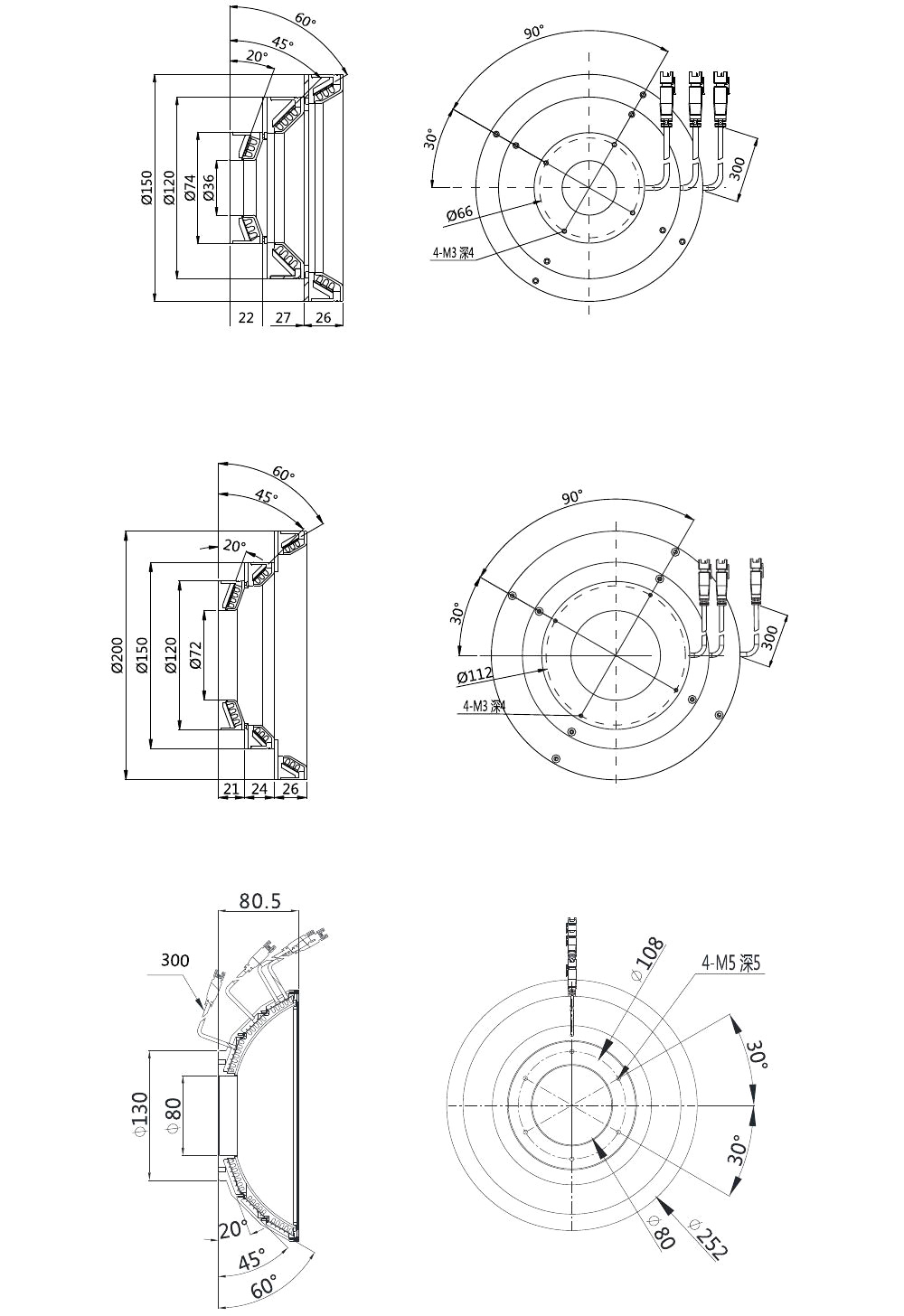

9.外形尺寸圖
?
