BK系列光源使用背發光方式，高亮度高均勻度。
?
1.產品特性?
BK系列光源使用背發光方式，使用高亮度LED,高密度均勻排布，透過擴散板均勻照射，比側發 光光源亮度更高。
?

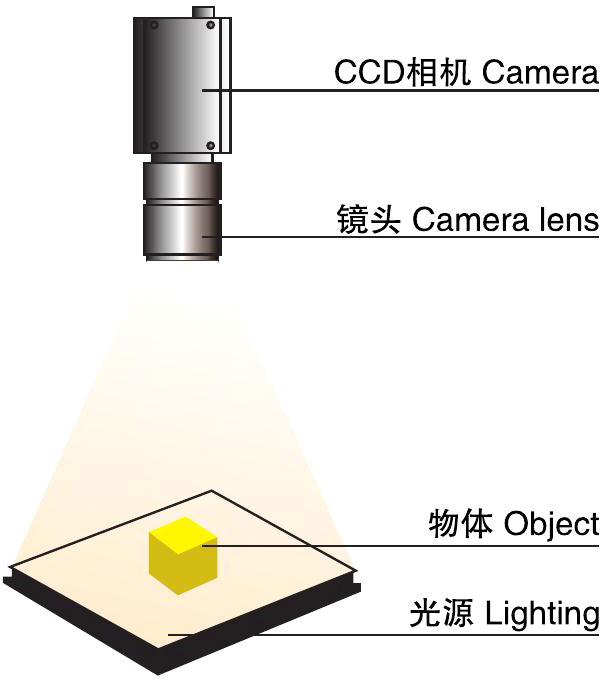

2.成像說明圖
CCD相機置于上方，通過平面光照射，抓取被測物特征。
?
*本圖僅用于示意，與實物不一定完全相同
?
?

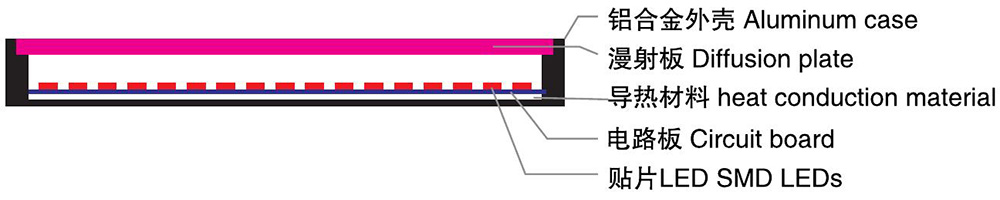

平面光源截面圖?
?
照明結構效果圖?
?

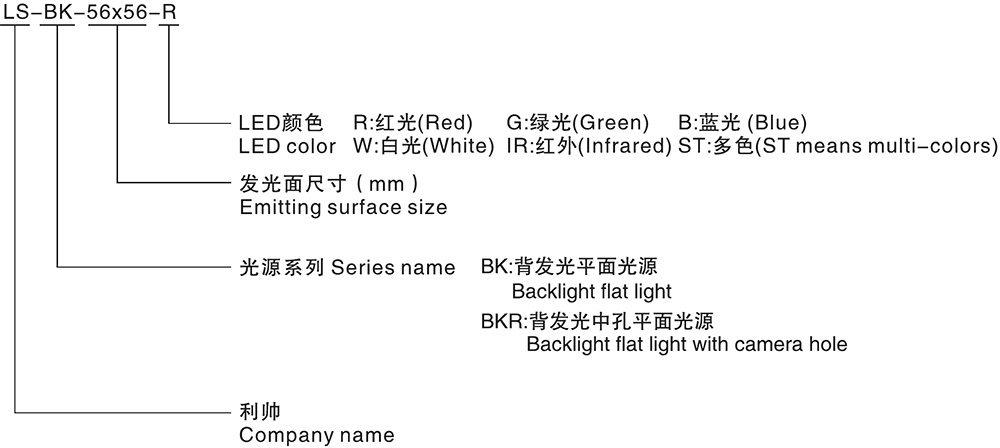

3.型號代碼說明
?
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 ? |
接口 |
|
|
●IR |
●●● |
|||||
|
LS-BK-56×56 |
●●●●IR |
? 24V恒壓 |
3W |
6.5W |
0.2 kg |
SM 2.54 3Pin |
|
LS-BK-104×104 |
●●●●IR |
7.2W |
12W |
3.3kg |
||
|
LS-BK-120×120 |
●●●●IR |
15.5W |
25.8W |
0.6kg |
||
|
LS-BK-196×196 |
●●●●IR |
18W |
30W |
6.2kg |
||
|
LS-BK-210×210 |
●●●●IR |
19.5W |
32.1W |
1.4kg |
||
|
LS-BK-260×75 |
●●●●IR |
11.7W |
19.5W |
0.2kg |
||
|
LS-BK-260×90 |
●●●●IR |
14W |
23.4W |
0.7 kg |
||
|
LS-BK-270×270 |
●●●●IR |
21.6W |
36W |
2.4kg |
||
|
LS-BK-314×314 |
●●●●IR |
22.8W |
38W |
2.6kg |
||
|
LS-BK-350×350 |
●●●●IR |
23.4W |
39W |
0.9kg |
||
|
LS-BK-500×500 |
●●●●IR |
24W |
40W |
0.2 kg |
||
|
LS-BK-820×720 |
●●●●IR |
48V恒壓/恒流 |
45W |
75W |
8.7kg |
G×16 4Pin |
|
LS-BK-1400×1100 |
●●●●IR |
120W |
200W |
11.8kg |
||
?
5.應用領域
?
1.外形輪廓檢測
2.尺寸測量
3.透明物體劃痕檢測
4.機械零件尺寸檢測
?
6.應用案例
?

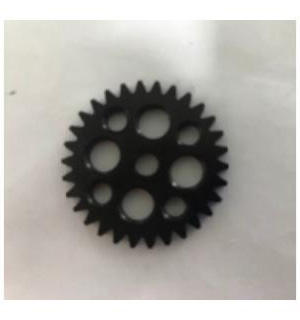

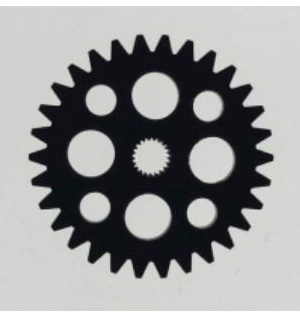

金屬輪廓檢測
?
 |
 |
 |
| 實物圖 | 打光方式 | 效果圖 |
7.產品服務
?
|
光源顏色范圍 |
?●620nm～630nm ●460nm～475nm ●?520nm～530nm |
|
●3200K～7000K IR750～950nm |
|
|
使用環境 |
a.溫度?0--40°C |
|
b.濕度20--85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.輸出接口、輸入電壓、驅動方式定制 |
|
|
d.均勻度定制（最高95% ) |
|
|
e.安裝方式定制 |
|
|
f.多光譜定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?

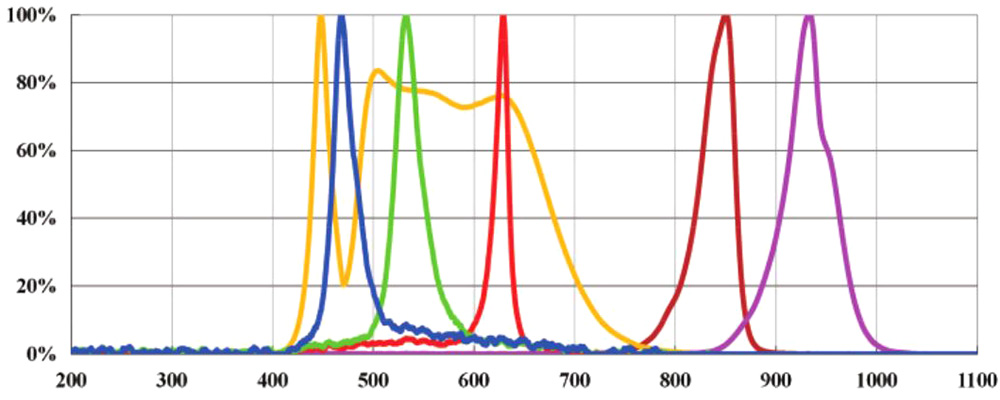

8.光譜、均勻性圖
?

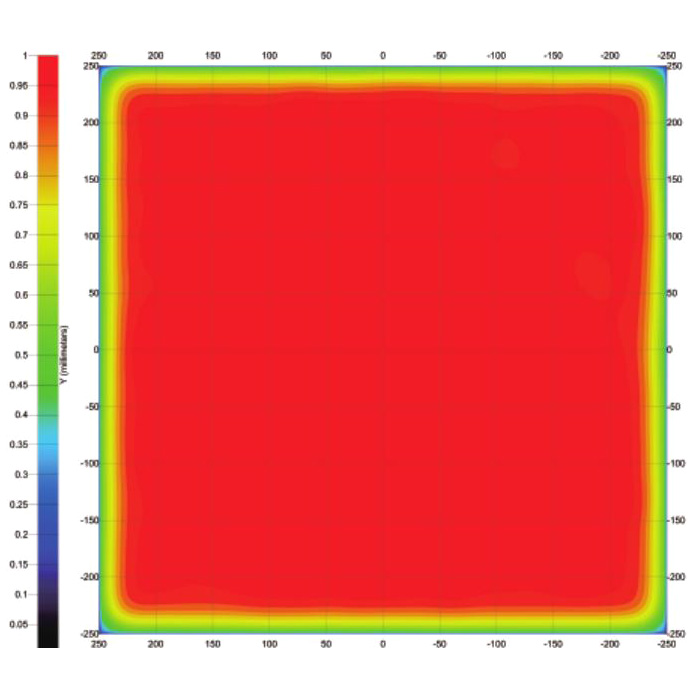

| 光譜圖 | 均勻性圖（LS-BK-500x500） |
 |
 |
?

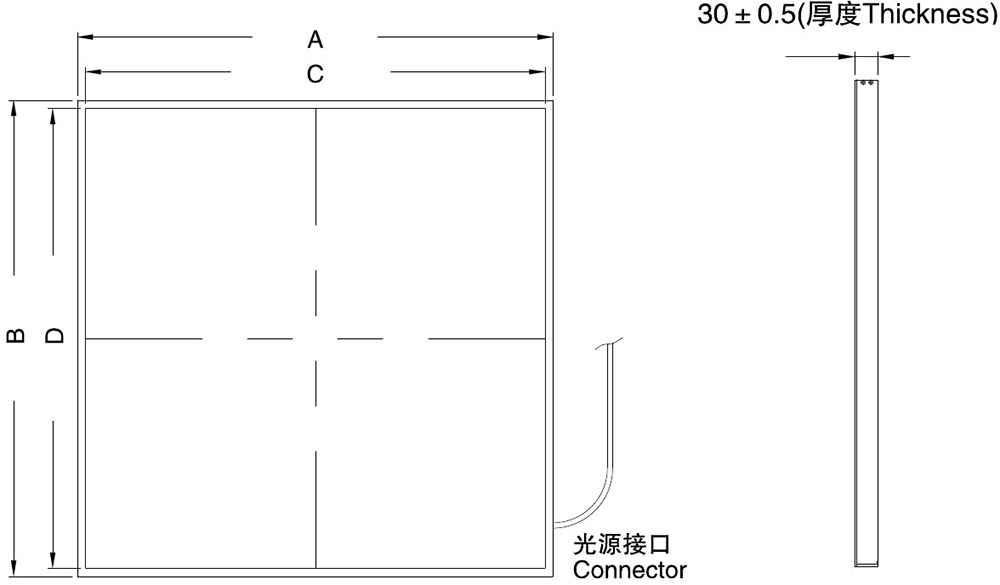

9.外形尺寸圖
?
?
|
光源型號 |
單位(mm ) |
|||
|
外框(±1 mm) |
發光面(±1mm) |
|||
|
A |
B |
C |
D |
|
|
LS-BK-104×104 |
124 |
124 |
104 |
104 |
|
LS-BK-196×196 |
216 |
216 |
196 |
196 |
|
LS-BK-260×75 |
290 |
95 |
260 |
75 |
|
LS-BK-260×90 |
290 |
110 |
260 |
90 |
|
LS-BK-270×270 |
290 |
290 |
270 |
270 |
|
LS-BK-314×314 |
334 |
334 |
314 |
314 |
|
LS-BK-350×350 |
370 |
370 |
350 |
350 |
|
LS-BK-500×500 |
520 |
520 |
500 |
500 |
|
LS-BK-820×720 |
840 |
740 |
820 |
720 |
|
LS-BK-1400×1100 |
1420 |
1120 |
1400 |
1100 |
***光源的尺寸可定制***
