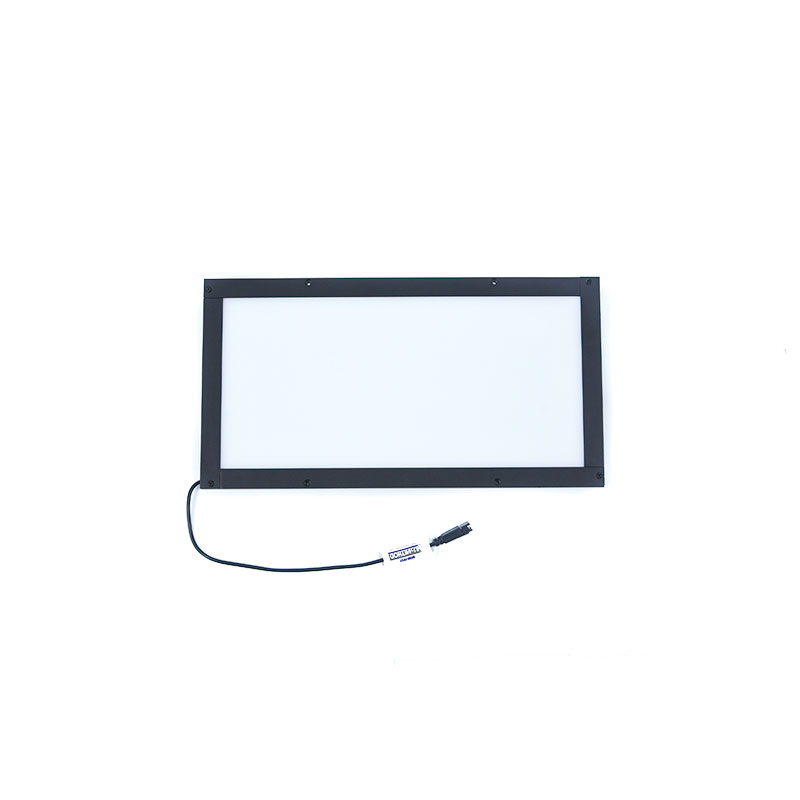

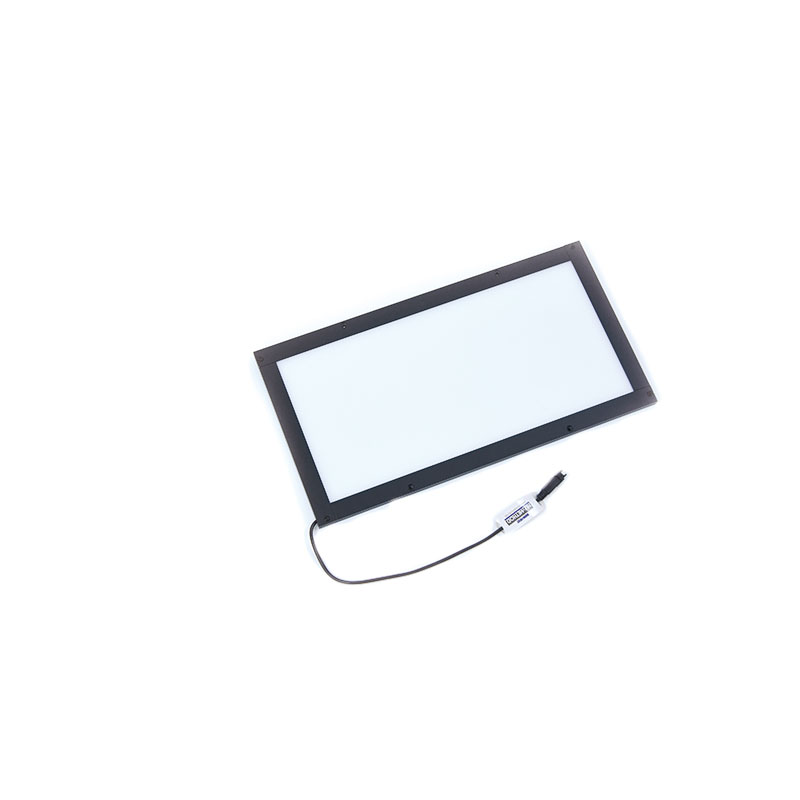

PLF、PLE、PLC系列
?
高均勻度、超薄超大平面照射擴散光。
?
1.產品特性?
PLF、PLE、PLC系列光源使用側發光方式，使照射的光更加的柔和均勻，可靈活選擇不同發光 面尺寸，單色溫或雙色溫可選。PLF厚度10mm最大尺寸500*500mm，PLE厚度15mm最大尺寸1200* 1200mm, PLC厚度35mm最大尺寸2000*2000mm。
?
2.成像說明圖?
CCD相機置于上方，通過平面光照射，抓取被測物特征。
?
*本圖僅用于示意，與實物不一定完全相同
平面光源截面圖
照明結構效果圖
?
3.型號代碼說明
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 |
接口 |
|
| ● |
●●● |
|||||
|
LS-PLF-51×102 |
●●●●IR |
24V恒壓 |
2W |
2.7W |
0.02kg |
SM 2.54 3Pin |
|
LS-PLF-51×204 |
●●●●IR |
3.5W |
6.5W |
0.2kg |
||
|
LS-PLF-180×150 |
●●●●IR |
6.5W |
12W |
0.4kg |
||
|
LS-PLF-200×200 |
●●●●IR |
4W |
6.5W |
0.7kg |
||
|
LS-PLF-350×250 |
●●●●IR |
8.5W |
10.5W |
2.0kg |
||
|
LS-PLF-500×500 |
●●●●IR |
17W |
19.5W |
3.9kg |
||
|
LS-PLE-640×458 |
●●●●IR |
48V恒壓 |
18.5W |
23W |
5.5kg |
GX16 4Pin |
|
LS-PLE-968×648 |
●●●●IR |
39W |
49W |
17kg |
||
|
LS-PLE-1120×960 |
●●●●IR |
66W |
83W |
20kg |
||
|
LS-PLE-1160×500 |
●●●●IR |
36W |
45W |
11.5kg |
||
|
LS-PLE-1160×1000 |
●●●●IR |
72W |
90.5W |
21.5kg |
||
|
LS-PLC-1300×880 |
●●●●IR |
64W |
80W |
24.5kg |
||
|
LS-PLC-2000×1000 |
●●●●IR |
124.5W |
156W |
42kg |
||
|
LS-PLC-2000×2000 |
●●●●IR |
160W |
200W |
77kg |
||
?
***以實物為準***
?
5.應用領域
1.大型輪胎絲印檢測
2. LED壞點檢測
3.玻璃容器內的液檢測
4.電路板元件及絲印檢測
5.模組標定檢測
6.金屬輪廓檢測
?
6.應用案例
金屬輪廓檢測
 |
 |
 |
| 實物圖 | 打光方式 | 效果圖 |
7.產品服務
?
|
光源顏色范圍 |
●620nm-630nm ●460nm-475nm ●520nm-530nm |
|
●3200K-7000K IR 750-950nm |
|
|
使用環境 |
a.溫度?0--40°C |
|
b.濕度20%-85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.輸出接口、輸入電壓、驅動方式定制 |
|
|
d.均勻度定制（最高95% ) |
|
|
e.安裝方式定制 |
|
|
f.多光譜定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?
8.光譜、均勻性圖
?
| 光譜圖 | 均勻性圖(LS-PLF-200x200) |
 |
 |
?
9.外形尺寸圖
?
?
|
光源型號 |
單位（mm ) |
|||||
|
外框(±1mm) |
安裝孔(± 1mm) |
發光面(± 1mm) |
||||
|
A |
B |
C |
D |
E |
F |
|
|
LS-PLF-51×102 |
87 |
138 |
77.6 |
128.6 |
51 |
102 |
|
LS-PLF-51×204 |
87 |
240 |
77.6 |
230.6 |
51 |
204 |
|
LS-PLF-180×150 |
216 |
186 |
206.6 |
176.6 |
180 |
150 |
|
LS-PLF-200×200 |
236 |
236 |
226.6 |
226.6 |
200 |
200 |
|
LS-PLF-350×350 |
386 |
386 |
376.6 |
376.6 |
350 |
350 |
|
LS-PLF-500×500 |
536 |
536 |
526.6 |
526.6 |
500 |
500 |
***光源的尺寸可定制***
?
?
|
光源型號 |
單位 |
|||||
|
外框(± 1 mm) |
安裝孔(± 1mm) |
發光面(± 1mm) |
||||
|
A |
B |
C |
D |
E |
F |
|
|
LS-PLE-640×458 |
670 |
488 |
659 |
477 |
640 |
458 |
|
LS-PLE-968×648 |
998 |
678 |
987 |
667 |
968 |
648 |
|
LS-PLE-1120×960 |
1150 |
1010 |
1139 |
979 |
1120 |
960 |
|
LS-PLE-1160×500 |
1190 |
530 |
1179 |
519 |
1160 |
500 |
|
LS-PLE-1160×1000 |
1190 |
1030 |
1179 |
1019 |
1160 |
1000 |
***光源的尺寸可定制***
?
?
|
光源型號 |
單位Unit（mm ) |
|||||
|
外框(± 1 mm) |
安裝孔(± 1mm) |
發光面(±1mm) |
||||
|
A |
B |
C |
D |
E |
F |
|
|
LS-PLC-1300×880 |
1350 |
930 |
1335 |
915 |
1300 |
880 |
|
LS-PLC-2000×1000 |
2050 |
1050 |
2035 |
1035 |
2000 |
1000 |
|
LS-PLC-2000×2000 |
2050 |
2050 |
2035 |
2035 |
2000 |
2000 |
***光源的尺寸可定制***
