1.產品特性
?
BKP系列光源使用背發光方式發出平行、均勻、高亮的光。
?

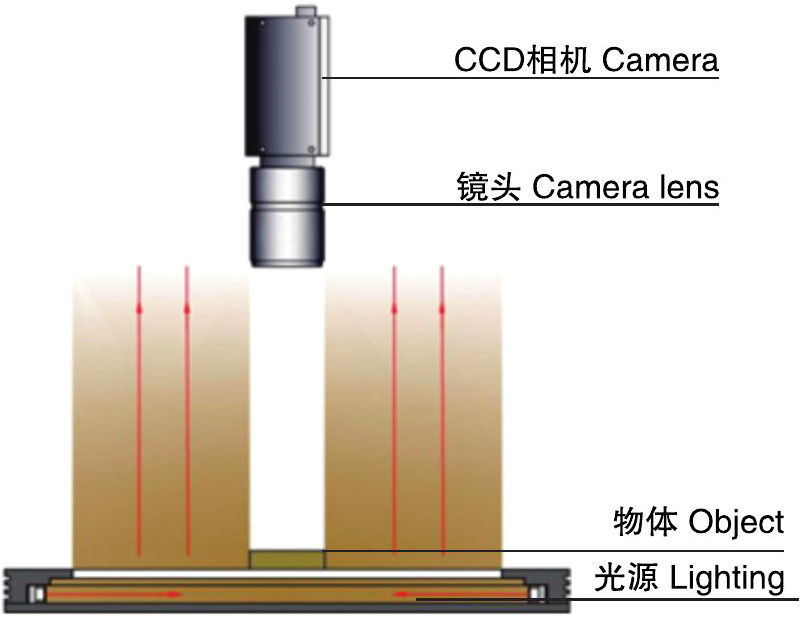

2.成像說明圖?
?
CCD相機置于上方，通過平面光照射，抓取被測物特征。
?
本圖僅用于示意，與實物不一定完全相同
?
?

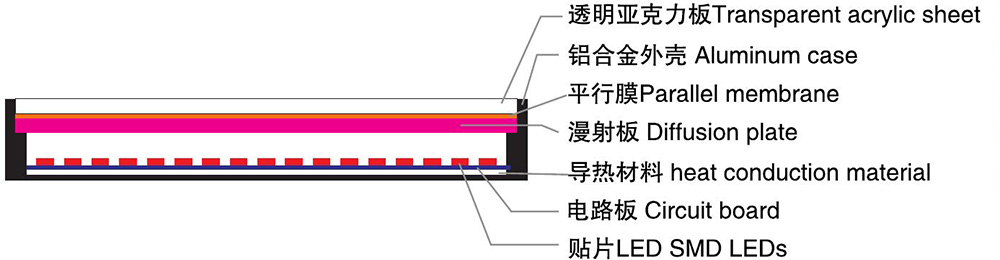

平行光源截面圖
?
?
照明結構效果圖
?

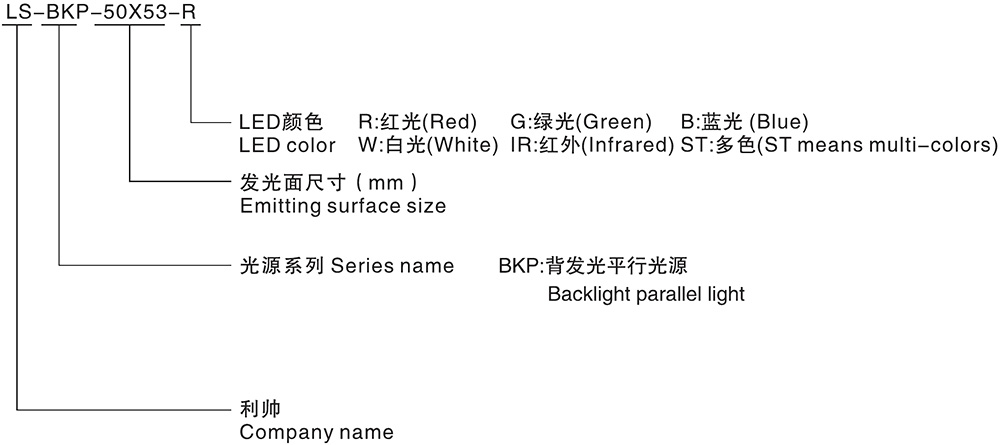

3.型號代碼說明
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 |
接口 |
|
LS-BKP-50×53 |
●●●●IR |
24V恒壓 |
2W |
0.1kg |
SM 2.54 3Pin |
|
LS-BKP-70×70 |
●●●●IR |
3W |
0.2kg |
||
|
LS-BKP-103×106 |
●●●●IR |
8W |
0.3kg |
||
|
LS-BKP-103×159 |
●●●●IR |
12W |
0.5kg |
||
|
LS-BKP-156×159 |
●●●●IR |
18W |
0.6kg |
||
|
LS-BKP-156×212 |
●●●●IR |
24W |
0.7kg |
||
|
LS-BKP-209×212 |
●●●●IR |
32W |
0.9kg |
||
|
LS-BKP-209×265 |
●●●●IR |
50W |
1.1kg |
||
|
LS-BKP-209×318 |
●●●●IR |
48W |
1.3kg |
||
|
LS-BKP -262×318 |
●●●●IR |
60W |
1.7kg |
||
|
LS-BKP-315×318 |
●●●●IR |
72W |
2.0kg |
?
***以實物為準***
?
5.應用領域
?
1.外形輪廓檢測
2.尺寸測量
3.透明物體劃痕檢測
4.機械零件尺寸檢測
?
6.應用案例?
?
金屬輪廓檢測
?
 |
 |
 |

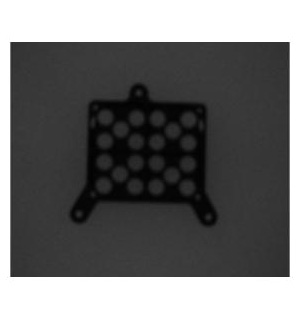

| 實物圖 | 打光方式 | 效果圖 |
7.產品服務
?
|
光源顏色范圍 |
●620nm-630nm ●460nm-475nm ●520nm-530nm |
|
●3200K-7000K IR 750?950nm |
|
|
使用環境 |
a.溫度?0--40°C |
|
b.濕度20--85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.輸出接口、輸入電壓、驅動方式定制 |
|
|
d均勻度定制（最高95% ) |
|
|
e.安裝方式定制 |
|
|
f.多光譜定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?
8.光譜、均勻性圖
?

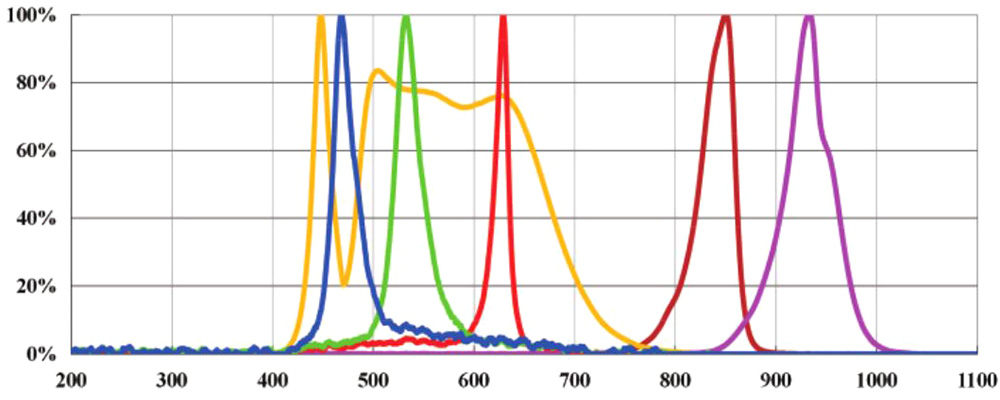

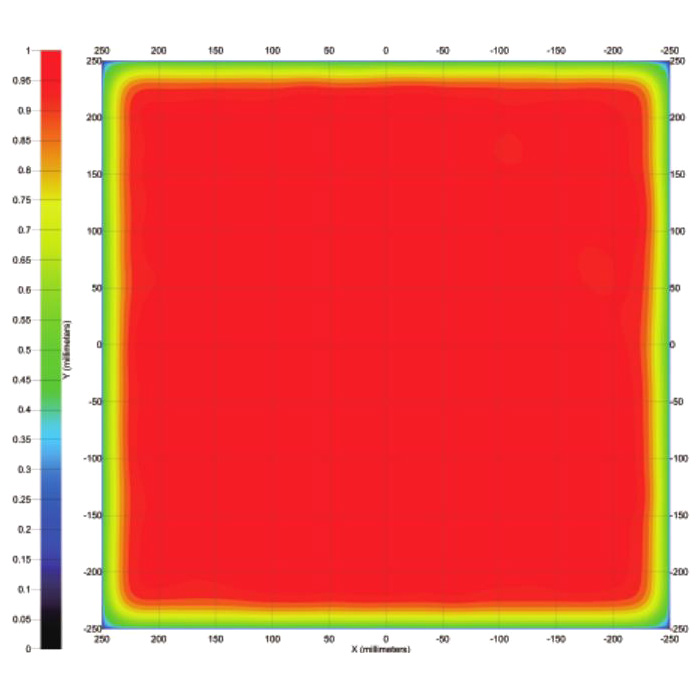

| 光譜圖 | 均勻性圖（LS-BKP-70×70）） |
 |
 |
?

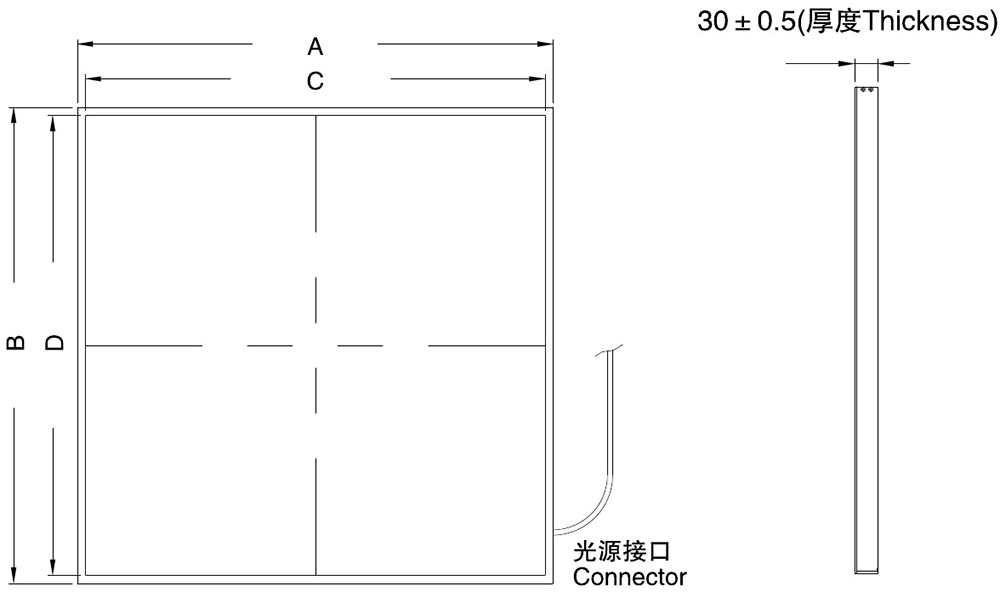

9.外形尺寸圖
?
?
|
光源型號 |
單位(mm ) |
|||
|
外框(± 1 mm) |
發光面(± 1mm) |
|||
|
A |
B |
C |
D |
|
|
LS-BKP-50×53 |
64 |
78 |
50 |
53 |
|
LS-BKP-70×70 |
84 |
95 |
70 |
70 |
|
LS-BKP-103×106 |
117 |
131 |
103 |
106 |
|
LS-BKP-103×159 |
117 |
184 |
103 |
159 |
|
LS-BKP-156×159 |
170 |
184 |
156 |
159 |
|
LS-BKP-156×212 |
170 |
237 |
156 |
212 |
|
LS-BKP-209×212 |
223 |
237 |
209 |
212 |
|
LS-BKP-209×265 |
223 |
290 |
209 |
265 |
|
LS-BKP-209×318 |
223 |
343 |
209 |
318 |
|
LS-BKP-262×318 |
276 |
343 |
262 |
318 |
|
LS-BKP-315×318 |
329 |
343 |
315 |
318 |
?
***光源的尺寸可定制***
