四色高均勻度光源。特別適合用于手機攝像頭模組測試，圖像采集用的高端燒錄光源。
?
1.產品特性?
?
CSC系列光源搭配CPM控制器是一個自動調節亮度和色溫的光源，連接CL-200A可自由選擇亮度 色溫色坐標進行校正。
?

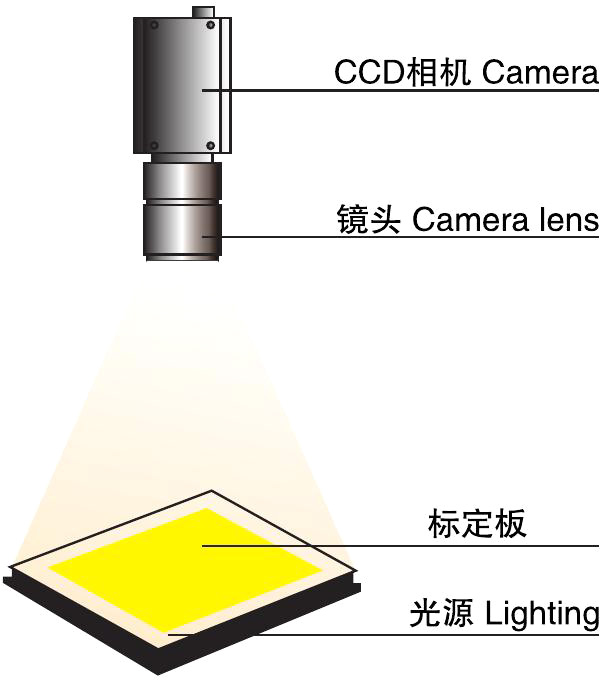

2.成像說明圖
?
被測模組或攝像模組、圖像采集置于光源上方。校準被測模 組或攝像模組、圖像采集光學參數。
?
*本圖僅用于示意，與實物不一定完全相同
?

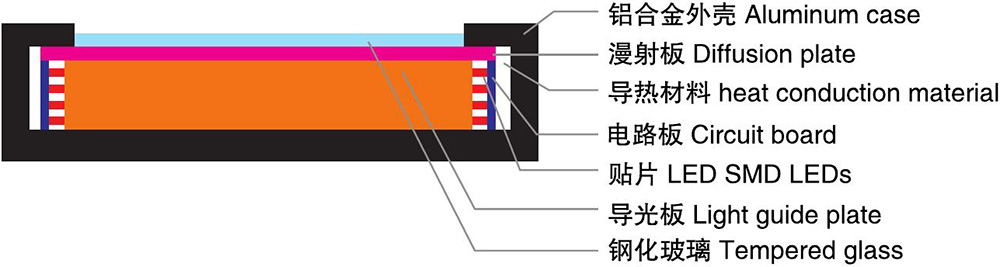

OTP光源截面圖?
?
?
照明結構效果圖
?

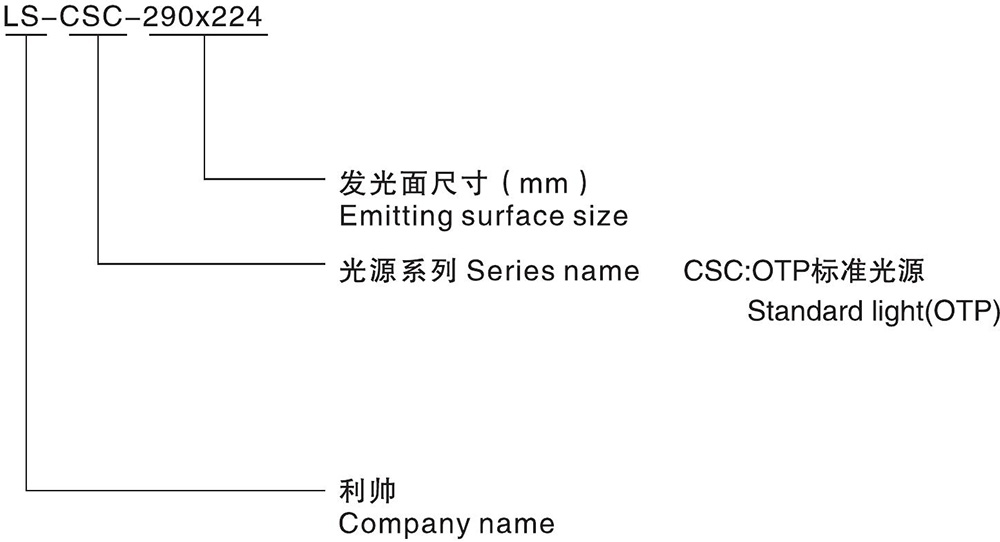

3.型號代碼說明?
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 |
接口 |
|
LS-CSC-290×224 |
2900K～3300K 3800K～4200K 5400K～5800K 5600K～6000K |
54V恒流 |
20W |
5.2 kg |
EGG-2B-326-NA0.5 |
?
***以實物為準***
?
5.應用領域
?
1.攝像頭模組檢測
2.尺寸測量
3.透明物體劃痕檢測
4.機械零件尺寸檢測
5.模組標定檢測?
?
6.應用案例?
?

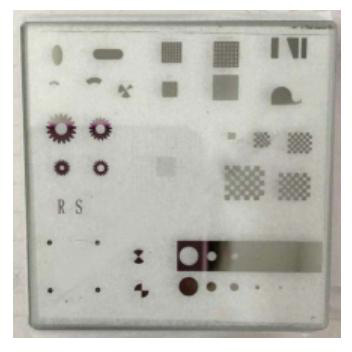

標定板檢測
?
 |
 |
 |

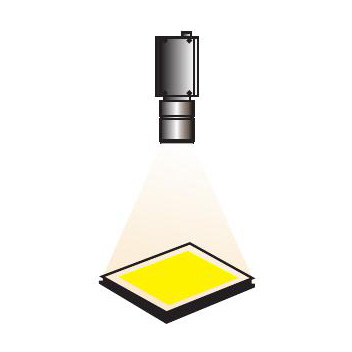

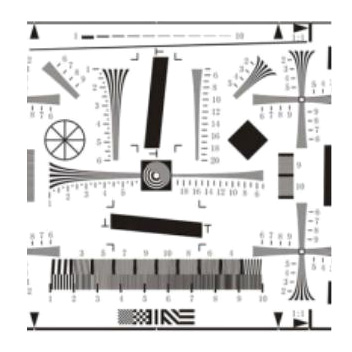

| 實物圖 | 打光方式 | 效果圖 |
7.產品服務
?
|
光源顏色范圍 |
2900K-3300K |
3800K-4200K |
5400K-5800K |
5600K-6000K |
|
使用環境 |
a.溫度?0--40°C |
|||
|
b.濕度20--85%RH(無結霜狀態） |
||||
|
使用壽命 |
3萬小時衰減5% |
|||
|
配件選擇 |
a.延長線 |
|||
|
b.通訊延長線 |
||||
|
c.控制器 |
||||
|
定制服務 |
a.光源尺寸定制 |
|||
|
b.色溫、亮度、坐標、光譜定制 |
||||
|
c.均勻度定制（最高95% ) |
||||
|
d.安裝方式定制 |
||||
|
質保 |
一年產品質保，并且提供技術支持 |
|||
?

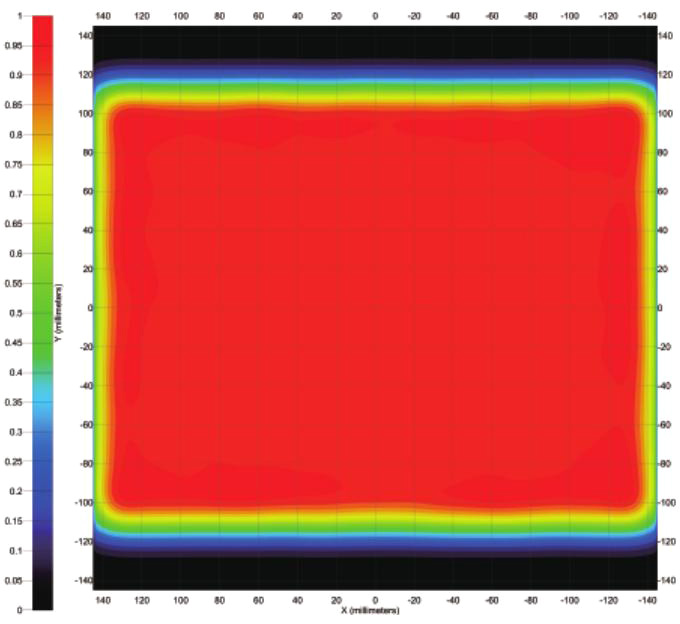

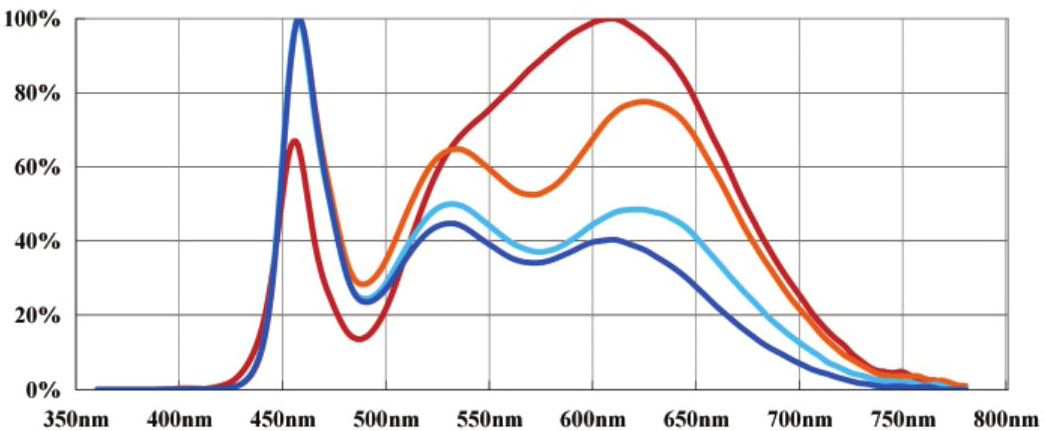

8.光譜、均勻性圖
?
| 光譜圖 | 均勻性圖 |
 |
 |

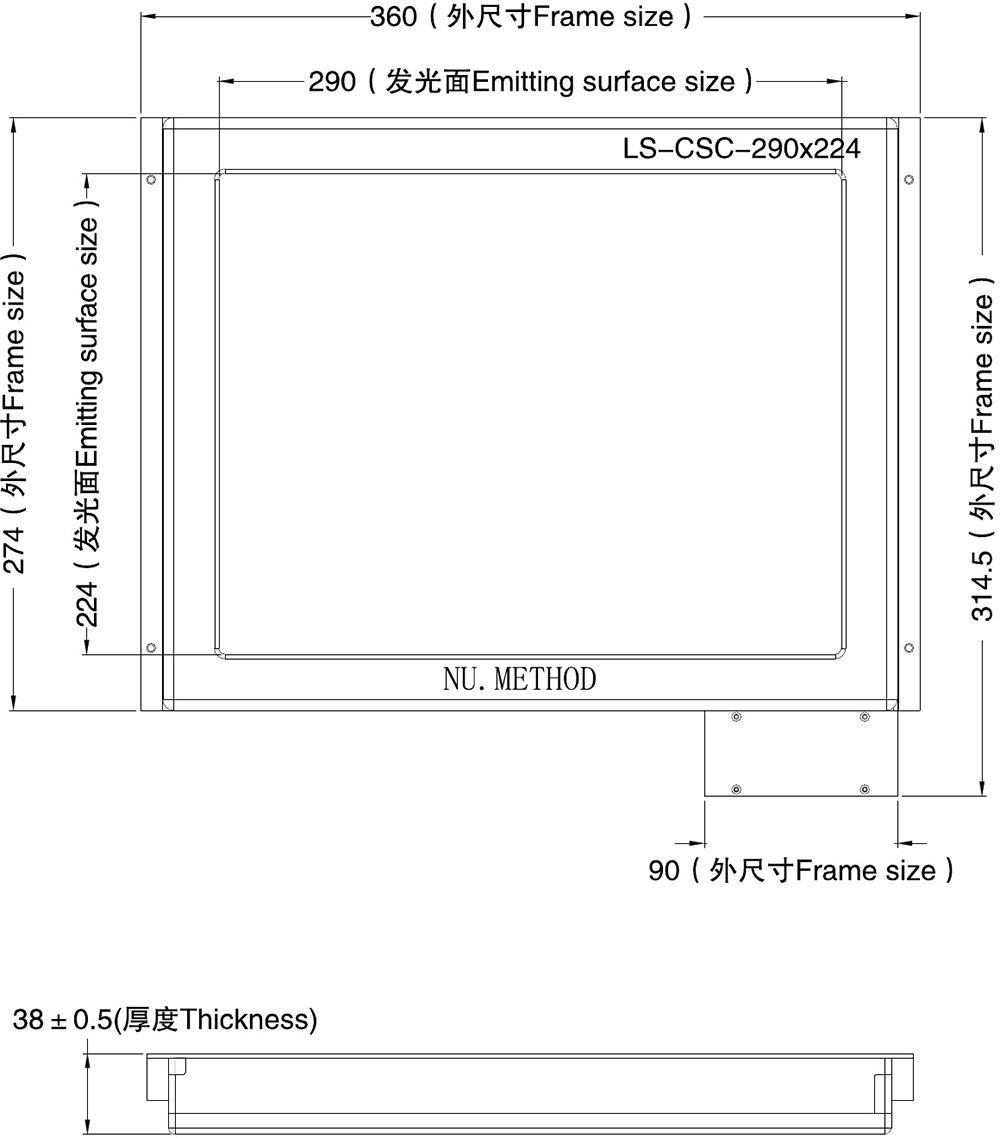

9.外形尺寸圖
?
