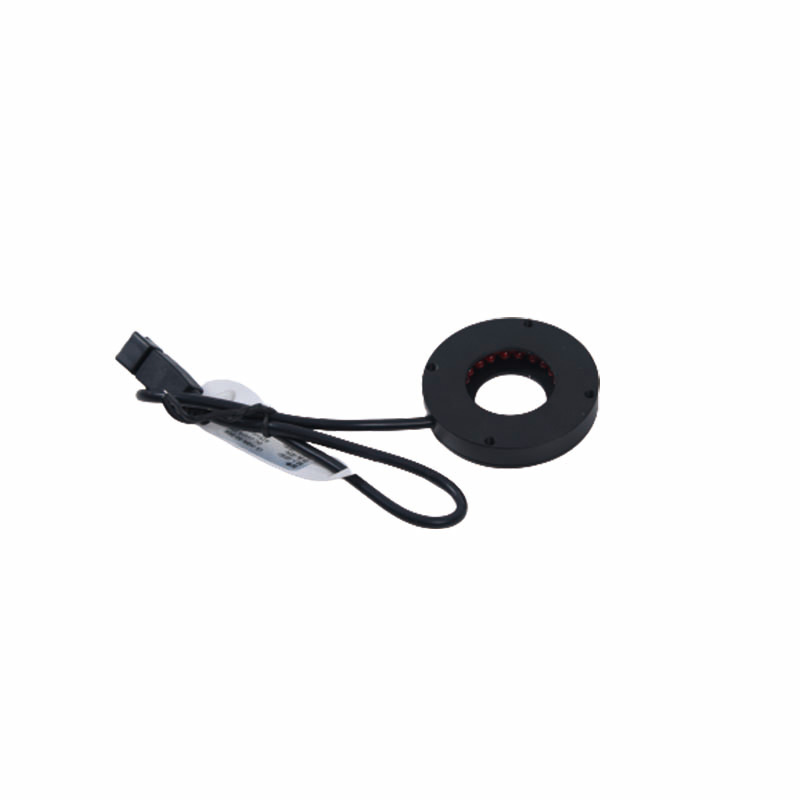

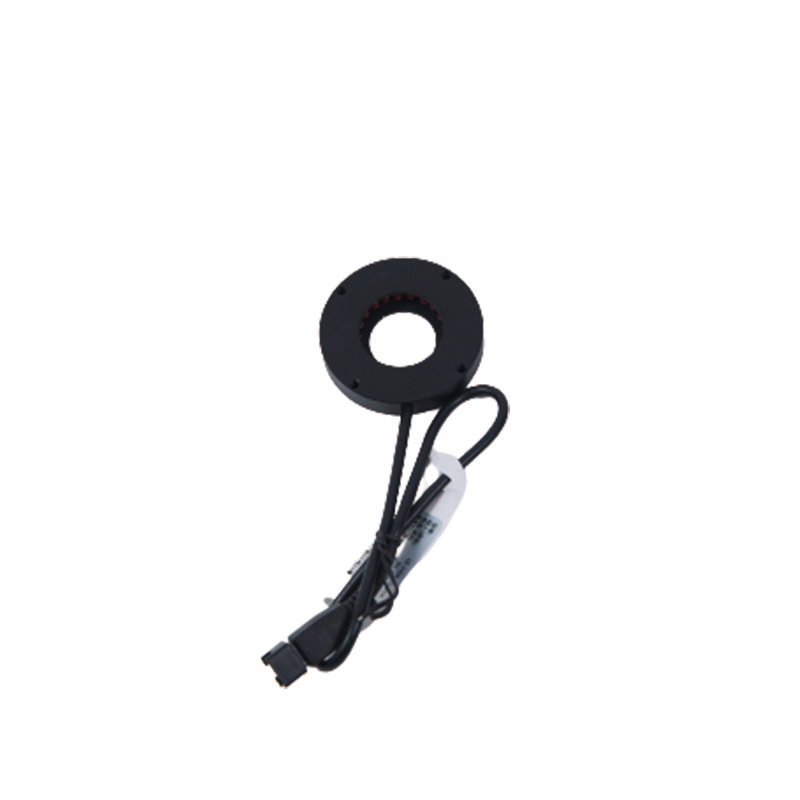

不同角度環形光源。漫射罩可選，使光更柔和。
1.產品特性
HDR系列光源使用特殊結構的超薄柔性基板，不同環形光，選擇不同尺寸、角度、色溫/波長的光 源，可以全方位照射被測物。
?
2.成像說明圖
CCD相機透過光源中孔抓取被測物特征。
?
*本圖僅用于示意，與實物不一定完全相同
?
環形光源截面圖
?
?
照明結構效果圖
?
3.型號代碼說明
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
角度 |
LED圈數 |
電壓 |
功率 |
重量 |
接口 |
|
|
●IR |
●●● |
|||||||
|
LS-HDR-50-00 |
●●●●IR |
0° |
1 |
24V恒壓 |
1.5W |
2W |
0.1kg |
SM 2.54 3Pin |
|
LS-HDR-50-70 |
●●●●IR |
70° |
3 |
2W |
2.5W |
0.1kg |
||
|
LS-HDR-75-00 |
●●●●IR |
0° |
1 |
2W |
2.5W |
0.1kg |
||
|
LS-HDR-75-70 |
●●●●IR |
70° |
3 |
5W |
6W |
0.1kg |
||
|
LS-HDR-75-90 |
●●●●IR |
90° |
2 |
5W |
5W |
0.1kg |
||
|
LS-HDR-102-70 |
●●●●IR |
70° |
3 |
7W |
8.5W |
0.2kg |
||
|
LS-HDR-120-60 |
●●●●IR |
60° |
3 |
10W |
12W |
0.2kg |
||
|
LS-HDR-134-70 |
●●●●IR |
70° |
3 |
10W |
12.5W |
0.3kg |
||
|
LS-HDR-134-90 |
●●●●IR |
90° |
2 |
11W |
13W |
0.3kg |
||
|
LS-HDR-172-70 |
●●●●IR |
70。 |
3 |
13W |
16W |
0.4kg |
||
|
LS-HDR-210-70 |
●●●●IR |
70° |
3 |
17W |
19.5W |
0.4kg |
||
?
***以實物為準***
?
5.應用領域
?
1.外觀缺陷檢測
2.五金件邊緣定位
3.通用外觀檢測
4.電子元件檢測
5.PCB線路板字符檢測
?
6.應用案例
?
硬幣表面字符檢測
?
 |
 |
 |
| 實物圖 | 打光方式 | 效果圖 |
7.產品服務
?
|
光源顏色范圍 |
●620nm-630nm ●460nm-475nm ●520nm-530nm |
|
●3200K-7000K IR750~950nm |
|
|
使用環境 |
a.溫度?0—40°C Temperature 0-40°C |
|
b.濕度20—85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
c.漫射板（擴散板） |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.角度定制 |
|
|
d.輸出接口、輸入電壓、驅動方式定制 |
|
|
e.LED圈數可定制 |
|
|
f.多光譜定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?
8.光譜、均勻性圖
?
| 光譜圖 | 均勻性圖（LS-HDR-134） |
 |
 |
?
9.外形尺寸圖
?
|
光源型號 |
單位 |
|||
|
外框(±1mm) |
發光面(±1mm) |
安裝孔(±1mm) |
相機孔(± 1mm) |
|
|
A |
B |
C |
D |
|
|
LS-HDR-50-70 |
Φ50 |
Φ36 |
Φ31 |
Φ20 |
|
LS-HDR-75-70 |
Φ75 |
Φ62 |
Φ56 |
Φ45 |
|
LS-HDR-102-70 |
Φ102 |
Φ88 |
Φ82 |
Φ70 |
|
LS-HDR-134-70 |
Φ134 |
Φ120 |
Φ114 |
Φ96 |
|
LS-HDR-172-70 |
Φ172 |
Φ158 |
Φ151 |
Φ134 |
|
LS-HDR-210-70 |
Φ210 |
Φ196 |
Φ188 |
Φ174 |
?
?
|
光源型號 |
單位（mm ) |
|||
|
外框(± 1mm) |
發光面(± 1mm) |
安裝孔(± 1mm) |
相機孔(± 1mm) |
|
|
A |
B |
C |
D |
|
|
LS-HDR-50-00 |
Φ50 |
Φ25 |
Φ45.7 |
Φ20 |
|
LS-HDR-75-00 |
Φ75 |
Φ50 |
Φ71.7 |
Φ45 |
?
?
|
光源型號 |
單位（mm ) |
|||
|
外框(± 1mm) |
發光面(± 1mm) |
安裝孔(±1mm) |
相機孔(± 1mm) |
|
|
A |
B |
C |
D |
|
|
LS-HDR-120-60 |
Φ120 |
Φ108 |
Φ110 |
Φ72 |
?
?
|
光源型號 |
單位 |
|||
|
外框(± 1mm) |
發光面(± 1mm) |
安裝孔(±1mm) |
相機孔(± 1mm) |
|
|
A |
B |
C |
D |
|
|
LS-HDR-75-90 |
Φ75 |
Φ69 |
Φ60 |
Φ45 |
|
LS-HDR-134-90 |
Φ134 |
Φ127 |
Φ115 |
Φ96 |
***光源的尺寸可定制***
余姚利帥機器視覺科技有限公司是一家通用智能高速機器視覺平臺研發及零部件生產的專業公司，精做各類高標準光源及控制器，特別是大平面光源，為客戶提供定制化的成像視覺及完善的解決方案，廣泛應用于電子制造、汽車制造、機器人、包裝、物流、智能交通、食品、生物、醫療等行業。
