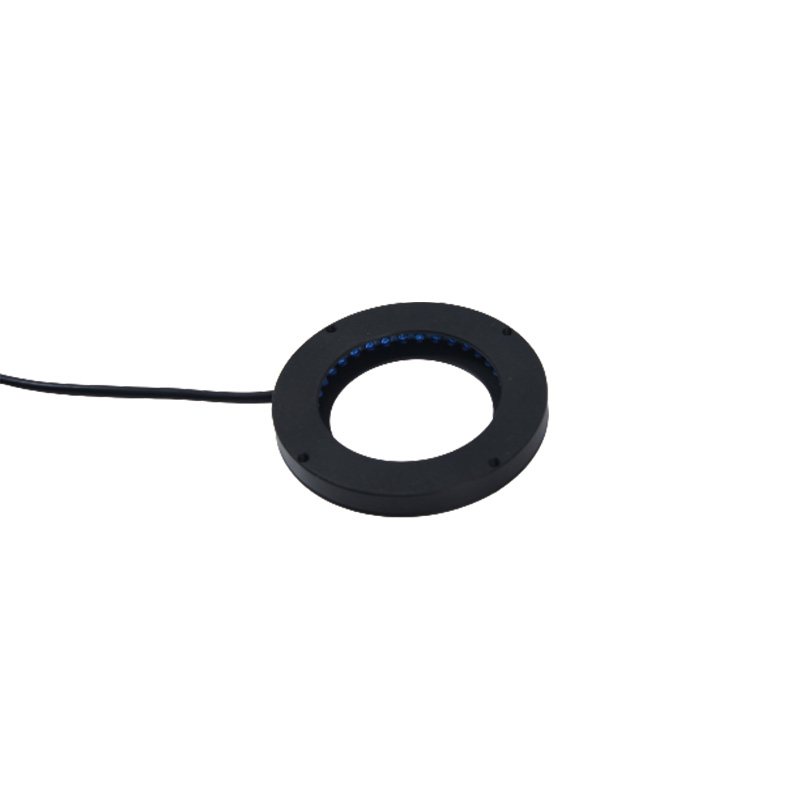

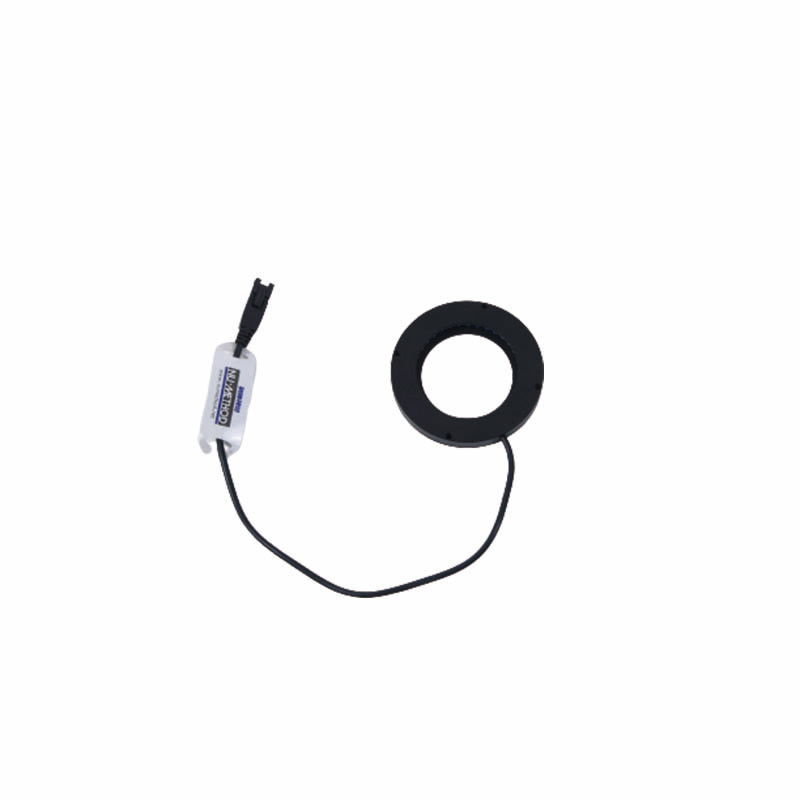

不同角度環形光源。漫射罩可選，使光更柔和。
1.產品特性
HDR系列光源使用特殊結構的超薄柔性基板，不同環形光，選擇不同尺寸、角度、色溫/波長的光 源，可以全方位照射被測物。
?
2.成像說明圖
CCD相機透過光源中孔抓取被測物特征。
?
*本圖僅用于示意，與實物不一定完全相同
?
環形光源截面圖
?
?
照明結構效果圖
?
3.型號代碼說明
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
角度 |
LED圈數 |
電壓 |
功率 |
重量 |
接口 |
|
|
●IR |
●●● |
|||||||
|
LS-HDR-50-00 |
●●●●IR |
0° |
1 |
24V恒壓 |
1.5W |
2W |
0.1kg |
SM 2.54 3Pin |
|
LS-HDR-50-70 |
●●●●IR |
70° |
3 |
2W |
2.5W |
0.1kg |
||
|
LS-HDR-75-00 |
●●●●IR |
0° |
1 |
2W |
2.5W |
0.1kg |
||
|
LS-HDR-75-70 |
●●●●IR |
70° |
3 |
5W |
6W |
0.1kg |
||
|
LS-HDR-75-90 |
●●●●IR |
90° |
2 |
5W |
5W |
0.1kg |
||
|
LS-HDR-102-70 |
●●●●IR |
70° |
3 |
7W |
8.5W |
0.2kg |
||
|
LS-HDR-120-60 |
●●●●IR |
60° |
3 |
10W |
12W |
0.2kg |
||
|
LS-HDR-134-70 |
●●●●IR |
70° |
3 |
10W |
12.5W |
0.3kg |
||
|
LS-HDR-134-90 |
●●●●IR |
90° |
2 |
11W |
13W |
0.3kg |
||
|
LS-HDR-172-70 |
●●●●IR |
70。 |
3 |
13W |
16W |
0.4kg |
||
|
LS-HDR-210-70 |
●●●●IR |
70° |
3 |
17W |
19.5W |
0.4kg |
||
?
***以實物為準***
?
5.應用領域
?
1.外觀缺陷檢測
2.五金件邊緣定位
3.通用外觀檢測
4.電子元件檢測
5.PCB線路板字符檢測
?
6.應用案例
?
硬幣表面字符檢測
?
 |
 |
 |
| 實物圖 | 打光方式 | 效果圖 |
7.產品服務
?
|
光源顏色范圍 |
●620nm-630nm ●460nm-475nm ●520nm-530nm |
|
●3200K-7000K IR750~950nm |
|
|
使用環境 |
a.溫度?0—40°C Temperature 0-40°C |
|
b.濕度20—85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
c.漫射板（擴散板） |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.角度定制 |
|
|
d.輸出接口、輸入電壓、驅動方式定制 |
|
|
e.LED圈數可定制 |
|
|
f.多光譜定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?
8.光譜、均勻性圖
?
| 光譜圖 | 均勻性圖（LS-HDR-134） |
 |
 |
?
9.外形尺寸圖
?
|
光源型號 |
單位 |
|||
|
外框(±1mm) |
發光面(±1mm) |
安裝孔(±1mm) |
相機孔(± 1mm) |
|
|
A |
B |
C |
D |
|
|
LS-HDR-50-70 |
Φ50 |
Φ36 |
Φ31 |
Φ20 |
|
LS-HDR-75-70 |
Φ75 |
Φ62 |
Φ56 |
Φ45 |
|
LS-HDR-102-70 |
Φ102 |
Φ88 |
Φ82 |
Φ70 |
|
LS-HDR-134-70 |
Φ134 |
Φ120 |
Φ114 |
Φ96 |
|
LS-HDR-172-70 |
Φ172 |
Φ158 |
Φ151 |
Φ134 |
|
LS-HDR-210-70 |
Φ210 |
Φ196 |
Φ188 |
Φ174 |
?
?
|
光源型號 |
單位（mm ) |
|||
|
外框(± 1mm) |
發光面(± 1mm) |
安裝孔(± 1mm) |
相機孔(± 1mm) |
|
|
A |
B |
C |
D |
|
|
LS-HDR-50-00 |
Φ50 |
Φ25 |
Φ45.7 |
Φ20 |
|
LS-HDR-75-00 |
Φ75 |
Φ50 |
Φ71.7 |
Φ45 |
?
?
|
光源型號 |
單位（mm ) |
|||
|
外框(± 1mm) |
發光面(± 1mm) |
安裝孔(±1mm) |
相機孔(± 1mm) |
|
|
A |
B |
C |
D |
|
|
LS-HDR-120-60 |
Φ120 |
Φ108 |
Φ110 |
Φ72 |
?
?
|
光源型號 |
單位 |
|||
|
外框(± 1mm) |
發光面(± 1mm) |
安裝孔(±1mm) |
相機孔(± 1mm) |
|
|
A |
B |
C |
D |
|
|
LS-HDR-75-90 |
Φ75 |
Φ69 |
Φ60 |
Φ45 |
|
LS-HDR-134-90 |
Φ134 |
Φ127 |
Φ115 |
Φ96 |
***光源的尺寸可定制***
