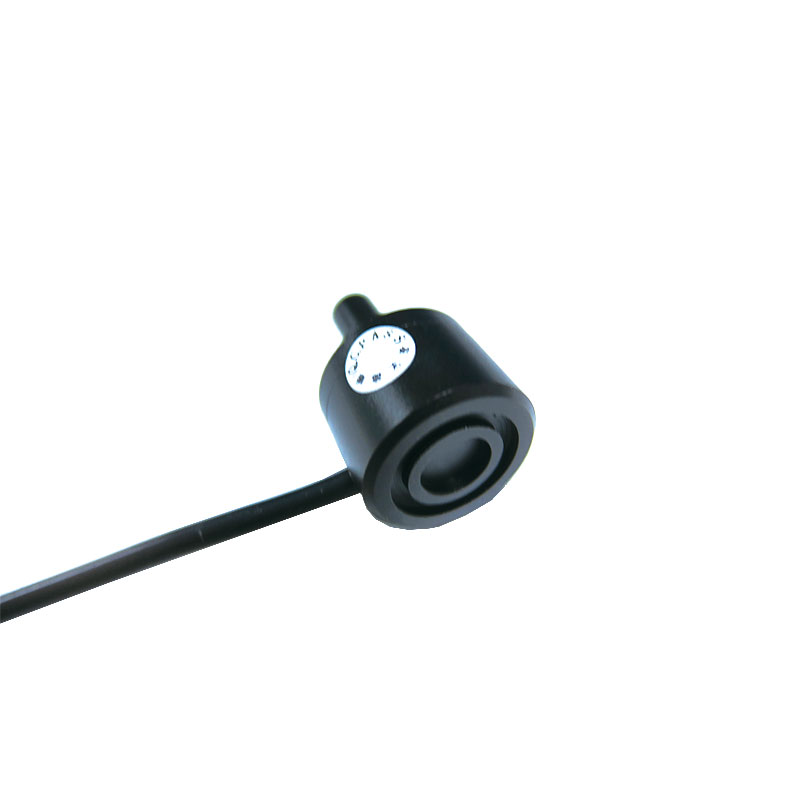

高亮度點光源。
?
1.產品特性
?
HL系列光源的聚光技術，可以照射出強度高發光面積小的點光，配合遠心鏡頭或同軸鏡頭使用， 鋁合金一體成型大大改善了散熱問題。
?
2.成像說明圖
?
頂端直徑為8mm或9mm、發光面直徑為6mm、可配合顯微鏡 頭或帶同軸功能的遠心鏡頭使用。
?
*本圖僅用于示意，與實物不一定完全相同
?
?

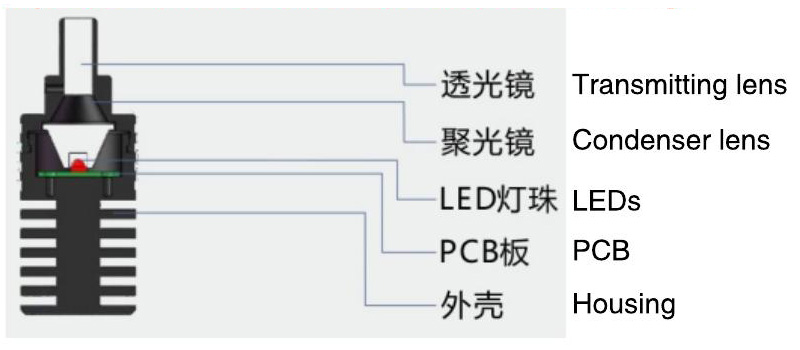

點光源截面圖?
?
?

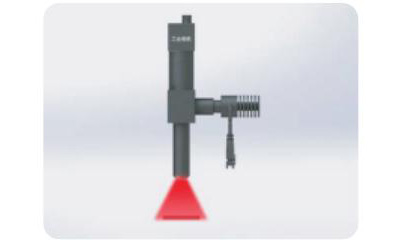

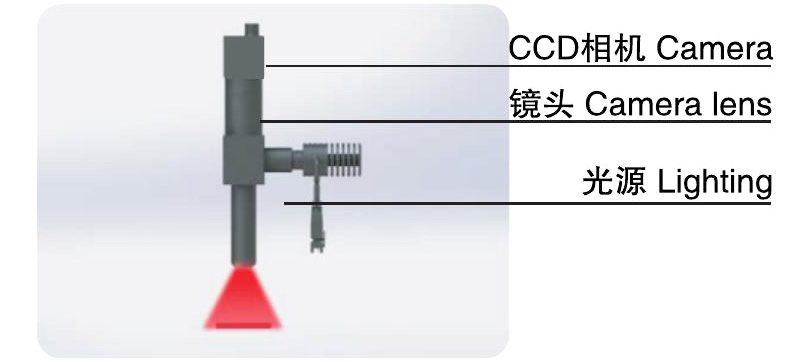

照明結構效果圖
?

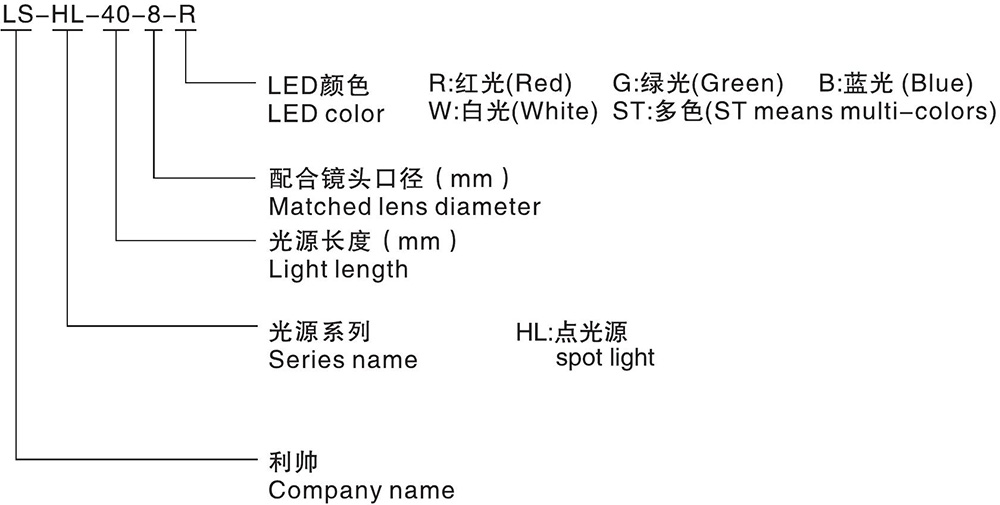

3.型號代碼說明?
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 |
接口 |
|
|
● |
●●● |
|||||
|
LS-HL-40-8 |
●●●● |
5V恒壓 |
1W |
2.5W |
0.1kg |
SM |
|
LS-HL-60-8 |
●●●● |
1.5W |
2.5W |
0.1kg |
2.54 3Pin |
|
?
***以實物為準 ***
?
5.應用領域
?
1.Mark定位
2.LED固晶機使用
3.LCD面板檢測?
4.微小元器件檢測
?
6.應用案例?
?

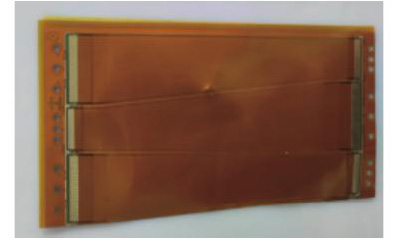

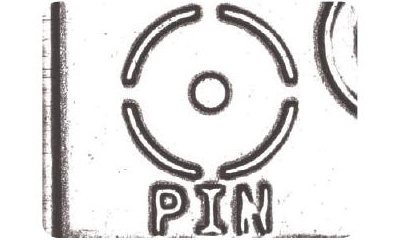

Mark點檢測
?
| 實物圖 | 打光方式 | 效果圖 |
 |
 |
 |
7.產品服務
?
|
光源顏色范圍 |
●?620nm-630nm ●?460nm-475nm ●?520nm-530nm |
|
● 3200K-7000K |
|
|
使用環境 |
a.溫度?0—40℃ |
|
b.濕度20--85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.輸出接口、輸入電壓、驅動方式定制 |
|
|
d.安裝方式定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?

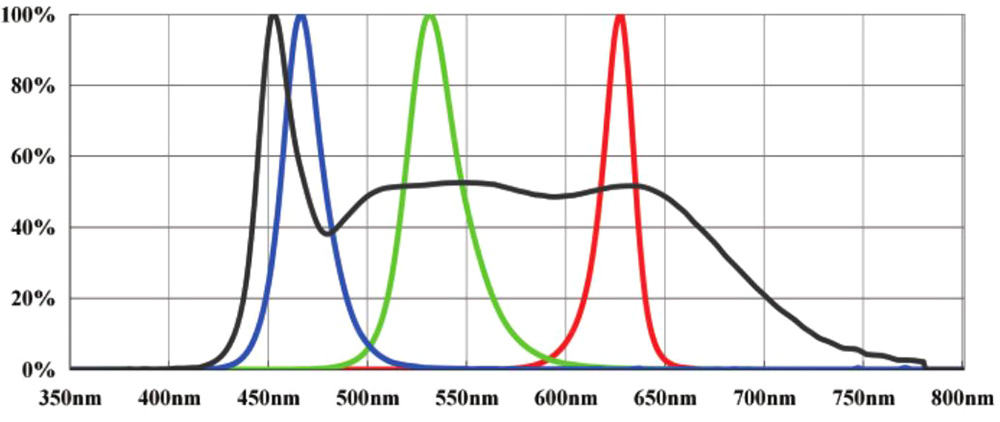

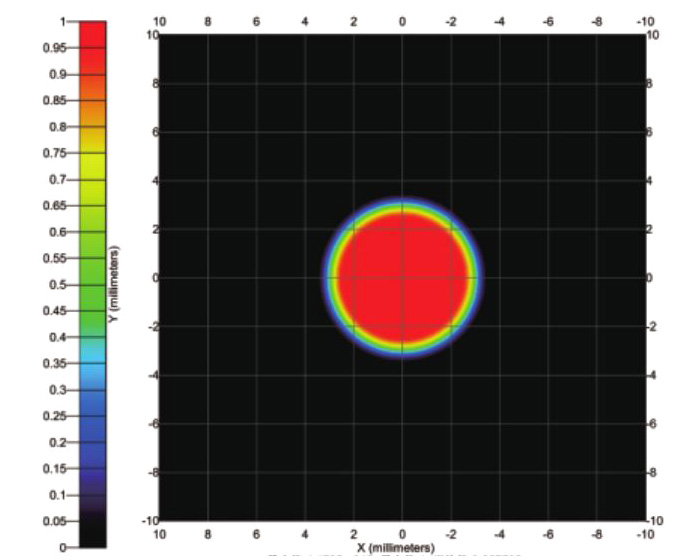

8.光譜、均勻性圖
?
| 光譜圖 | 均勻性圖 |
 |
 |
?

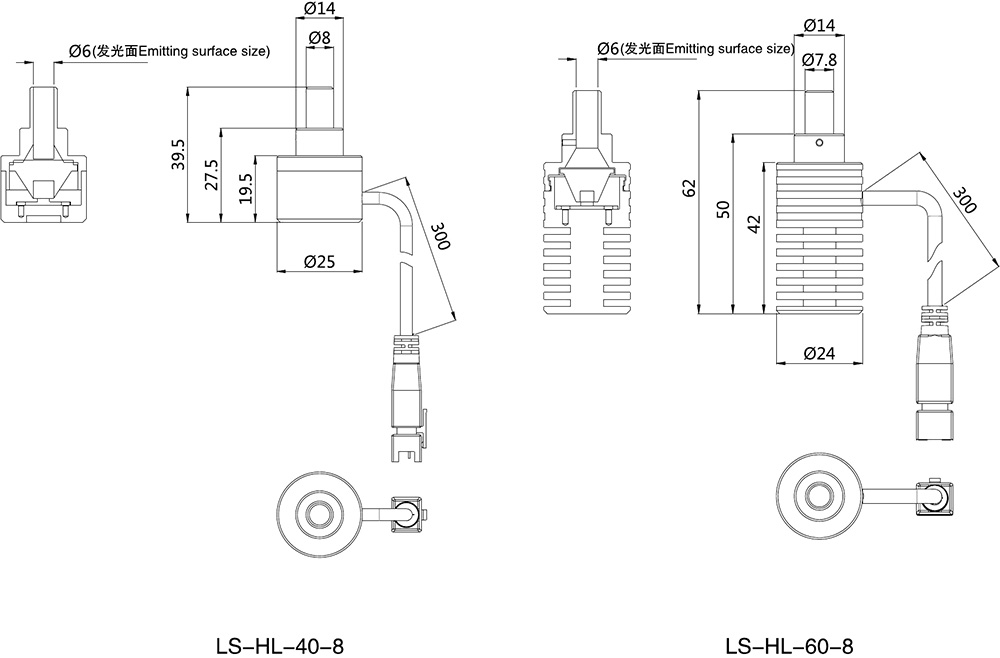

9.外形尺寸圖
?
