高均勻性、照射同軸線形光。
?
1.產品特性
?
LNA系列光源特殊的柱面鏡與同軸結構將擴散光聚集在照射出與相機同軸線上的線形光，適用 于大幅面印刷品檢測，大幅面尺寸定位。
?

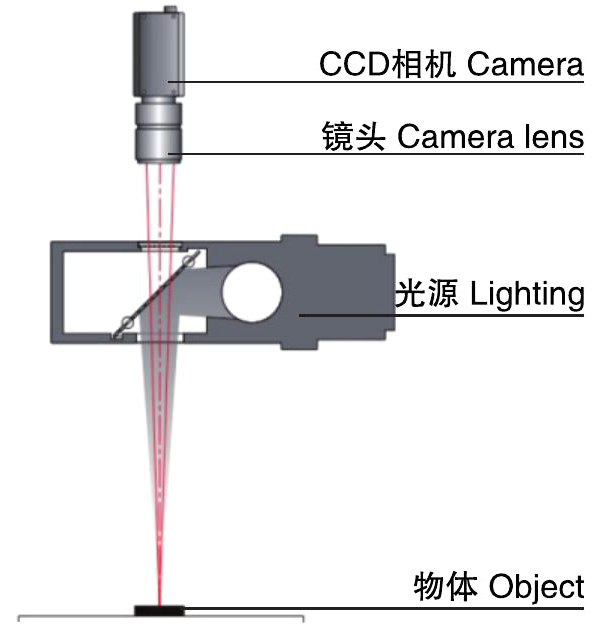

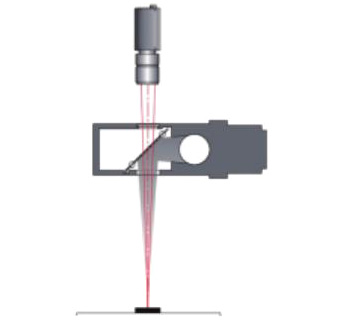

2.成像說明圖
?
CCD相機置于同軸光源的反射出光口，達成發射光與CCD相機同軸，抓取被測物特征。
*本圖僅用于示意，與實物不一定完全相同
?
?

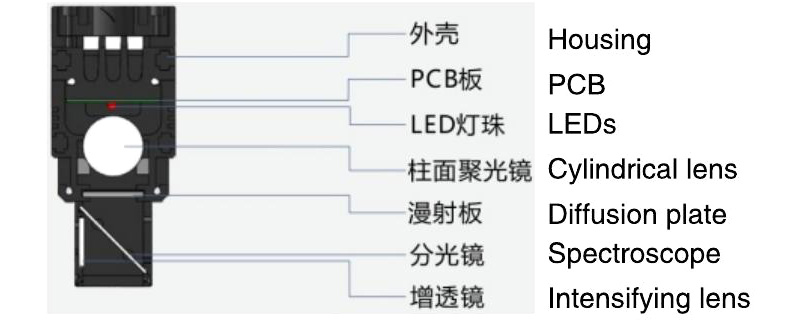

線形光源截面圖
?
?
照明結構效果圖
?

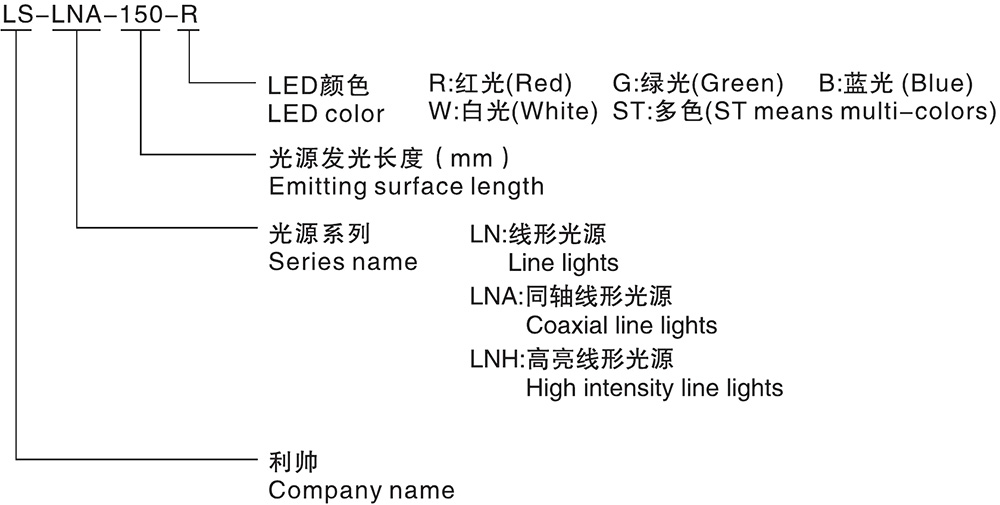

3.型號代碼說明
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 |
接口 |
|
| ● |
●●● |
|||||
|
LS-LNA-150 |
●●●● |
24V恒壓 |
26W |
40W |
0.9kg |
SM 2.54 3Pin |
|
LS-LNA-300 |
●●●● |
50W |
80W |
1.6kg |
||
|
LS-LNA-450 |
●●●● |
80W |
120W |
2.4kg |
||
?
長度為150mm的倍數增加
?
***以實物為準***
?
5.應用領域?
?
1.鋼板缺陷檢測
2.PCB板電路檢測
3.LCD屏外觀檢測
?
6.應用案例?
?

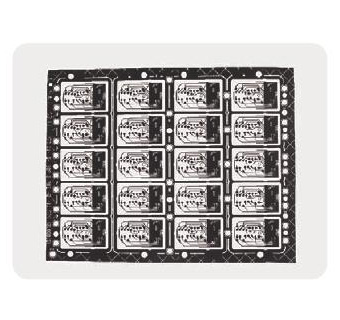

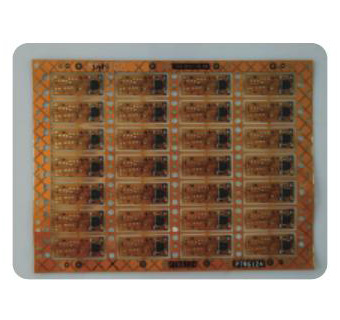

PCB軟板線路檢測
?
 |
 |
 |
| 實物圖 | 打光方式 | 效果圖 |
?
7.產品服務
?
|
光源顏色范圍 |
●?620nm-630nm●?460nm-475nm ●?520nm-530nm |
|
● 3200K-7000K |
|
|
使用環境 |
a.溫度?0—40℃ |
|
b.濕度20--85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.輸出接口、輸入電壓、驅動方式定制 |
|
|
d.安裝方式定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?

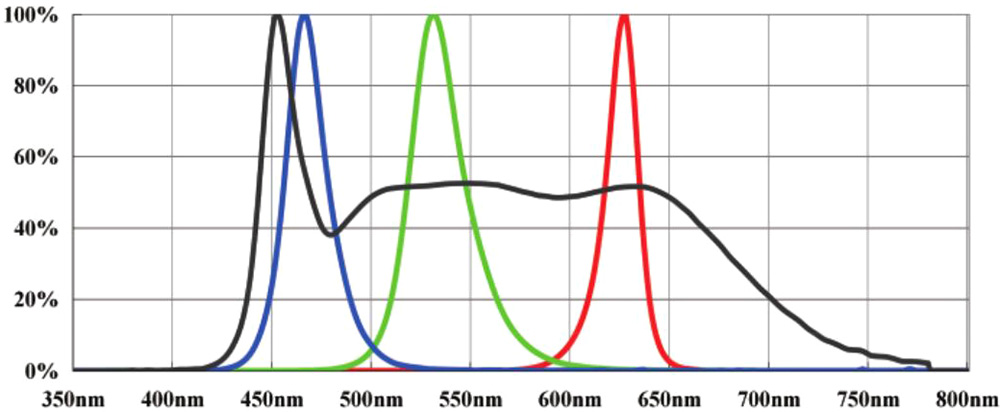

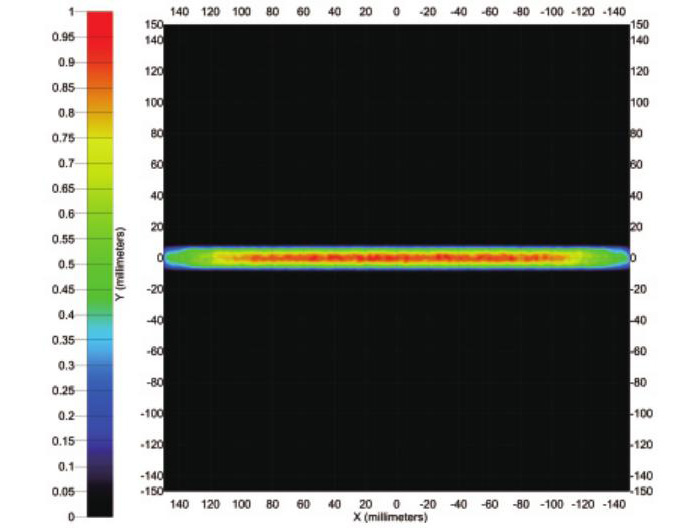

8.光譜、均勻性圖
?
| 光譜圖 | 均勻性圖 |
 |
 |
?
?

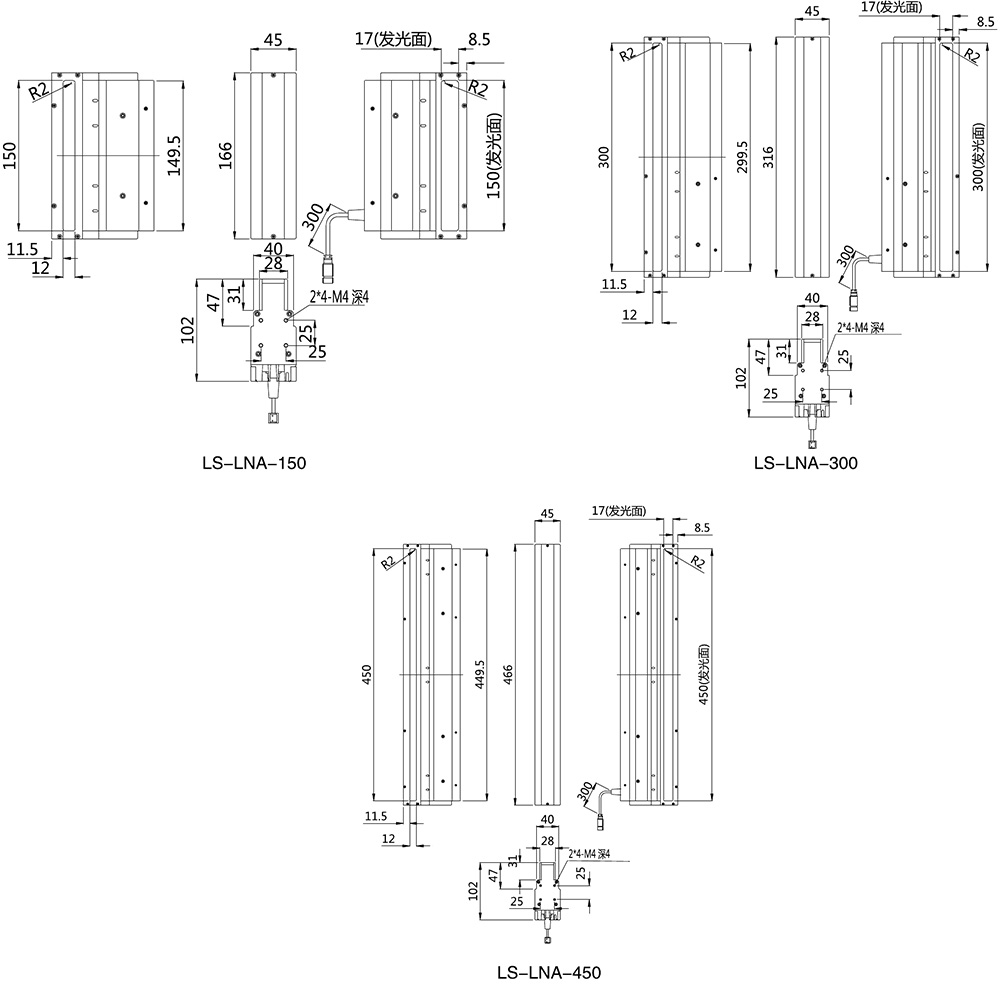

9.外形尺寸圖?
?
