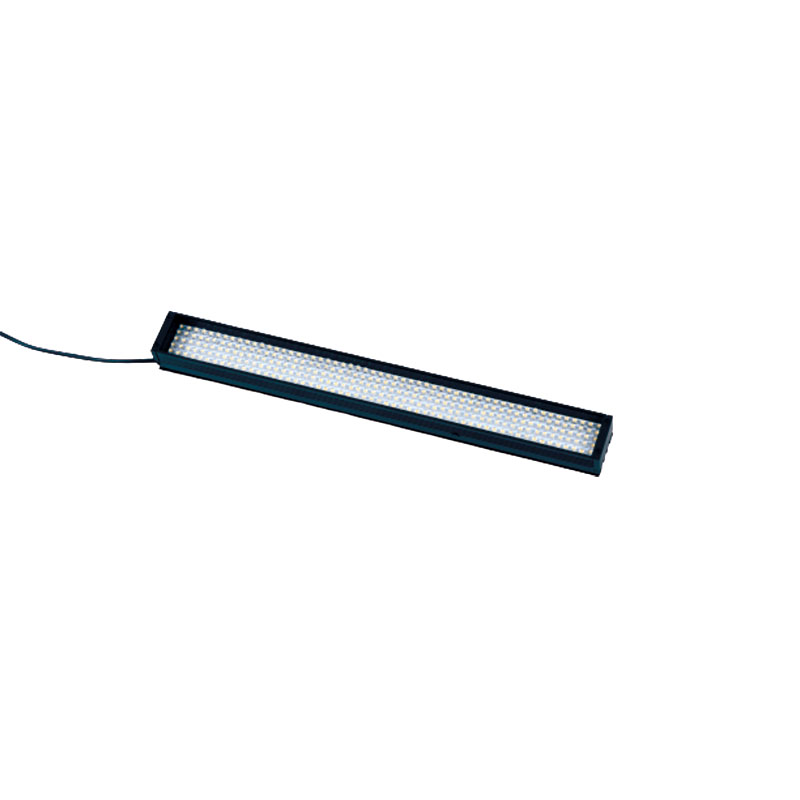

1.產品特性
?
SLA系列光源，小角度散射光，鋁型材便于LED散熱，可選擇不同尺寸，色溫/波長，背部溝 槽方便機構安裝，根據被測物特征，可以建立光源組，并通過機構調整照射角度。
?

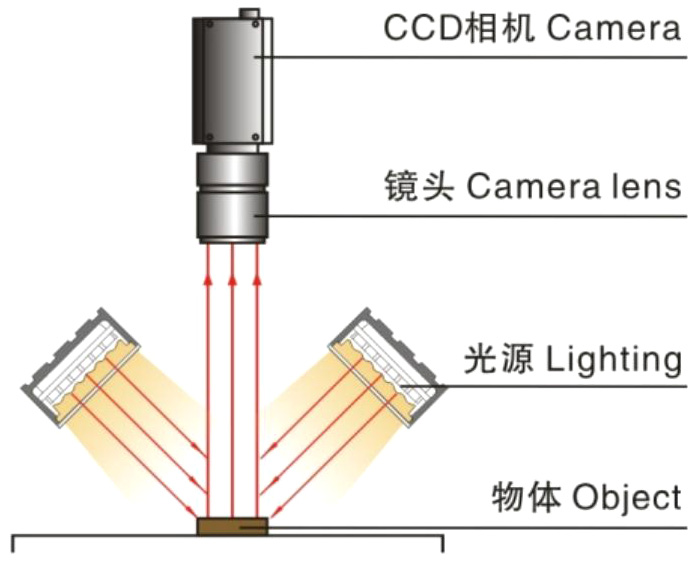

2.成像說明圖
?
背部溝槽方便機構安裝，用于不同長度光源安裝和調整角度，
便于CCD拍攝抓取被測試物體的特征。
?
*本圖僅用于示意，與實物不一定完全相同?
?

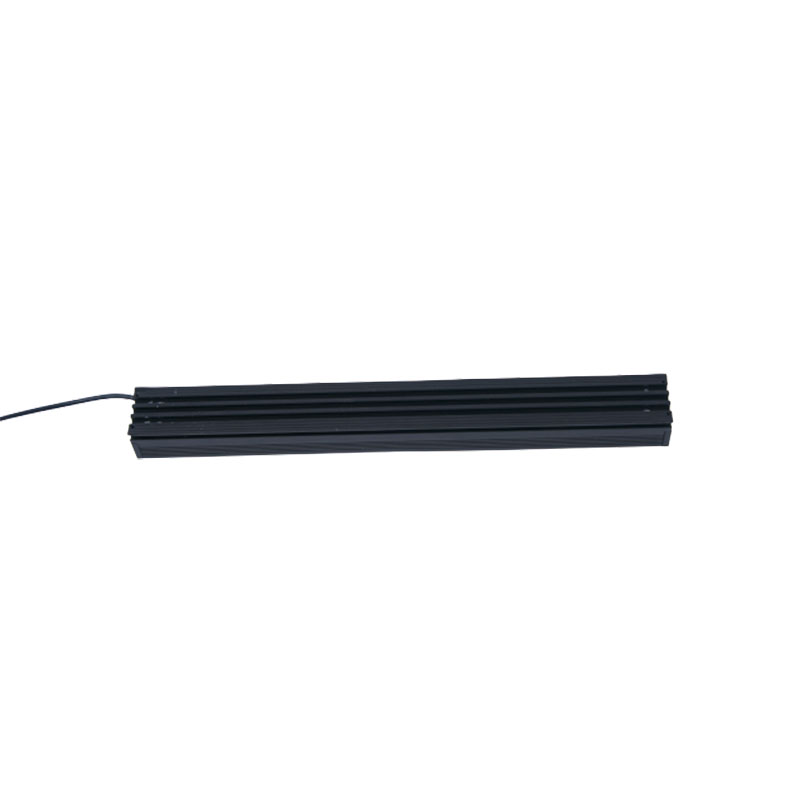

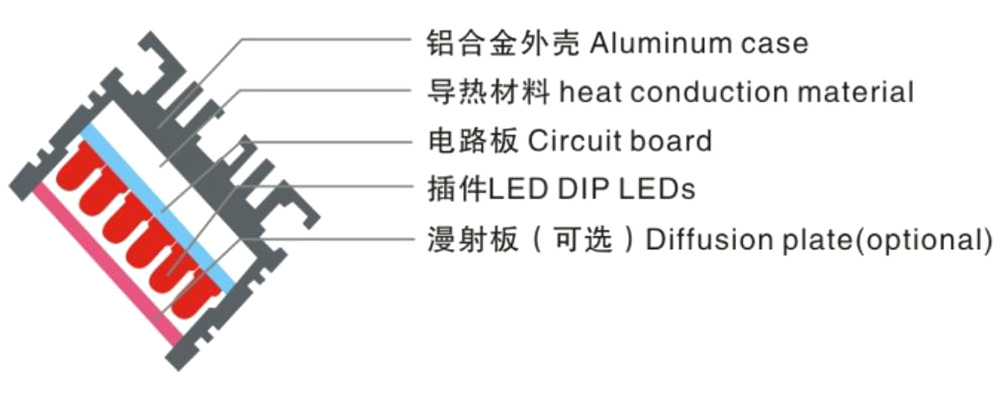

條形光源截面圖?
?
?

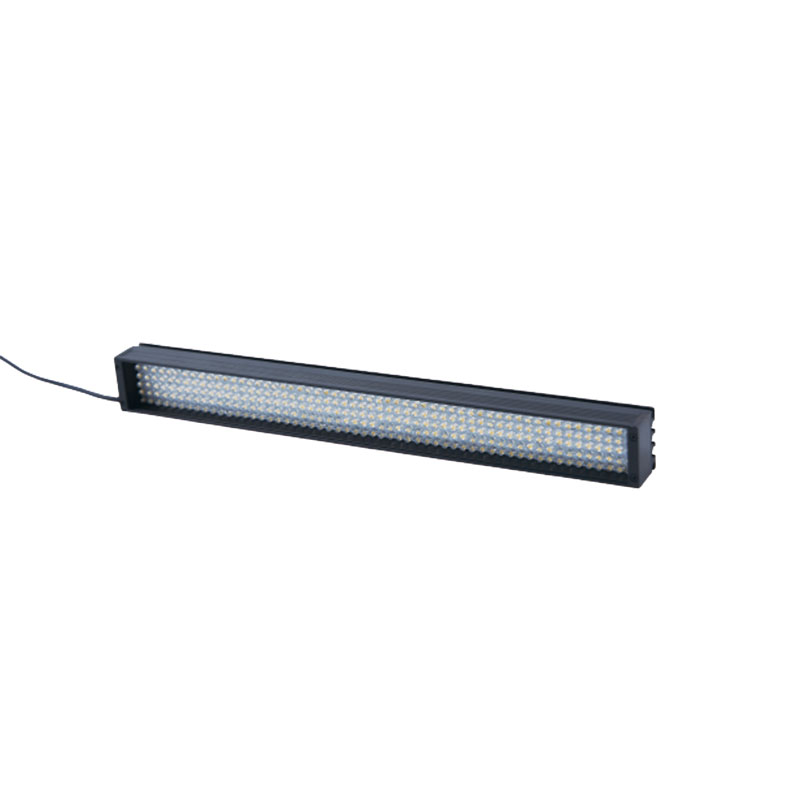

照明結構效果圖?
?

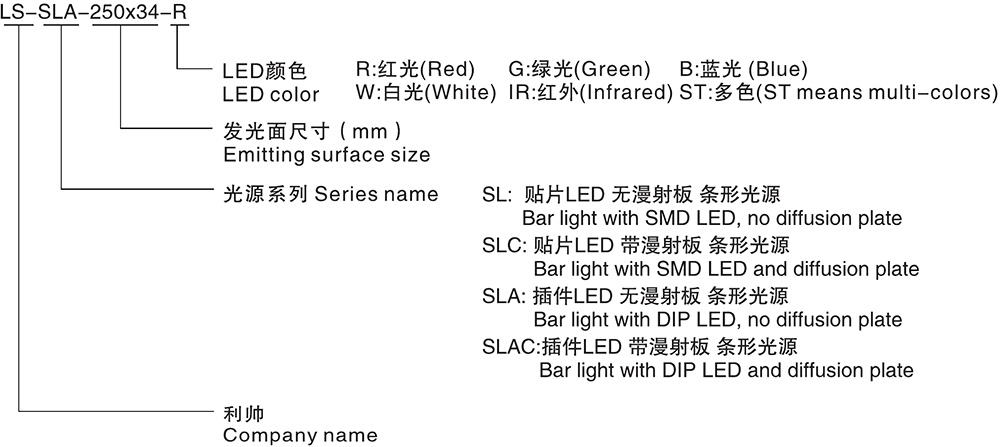

3.型號代碼說明
?
?
4.產品選型表
|
型號 |
LED顏色 |
LED排數 |
電壓 |
功率 |
重量 |
接口 |
|
|
●IR |
●●● |
||||||
|
LS-SLA-250x30 |
●●●●IR |
5 |
24V恒壓 |
11W |
16.5W |
0.2kg |
SM 2.54 3Pin |
|
LS-SLA-300x30 |
●●●●IR |
5 |
19W |
22.5W |
0.2kg |
||
?
5.應用領域
?
1.印刷品字符檢測
2.LED面板檢測?
3.圖像掃描
?
長度為50mm的倍數增加?
***以實物為準***
?
6.應用案例
?

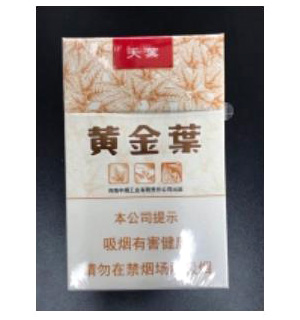

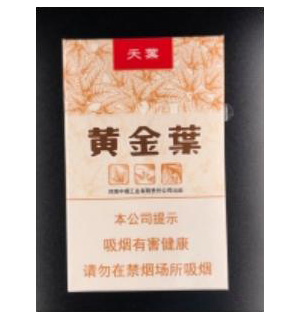

煙盒包裝字符檢測
 |
 |
 |
| 實物圖 | 打光方式 | 效果圖? |
?
7.產品服務
?
|
光源顏色范圍 |
●?620nm-630nm ●460nm-475nm ●?520nm-530nm |
|
●3200K-7000K IR750~950nm |
|
|
使用環境 |
a.溫度?0--40°C |
|
b.濕度20--85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
c.漫射板（擴散板） |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.輸出接口、輸入電壓、驅動方式定制 |
|
|
d.LED排數可定制 |
|
|
e.多光譜定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |
?

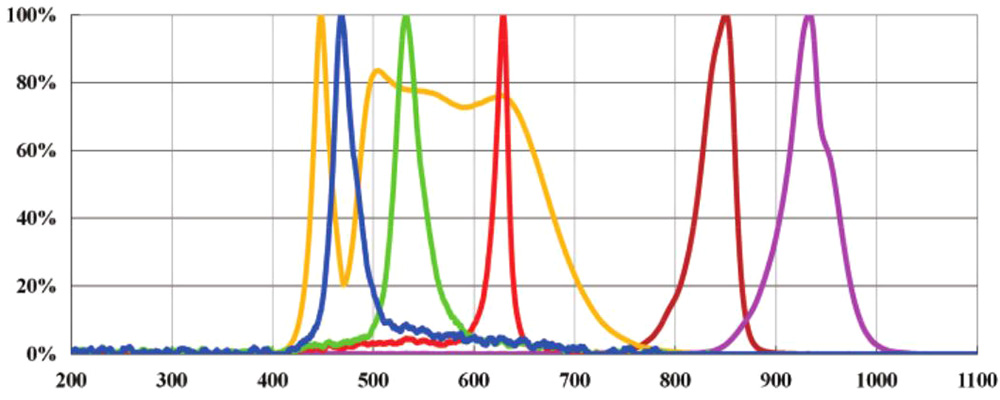

8.光譜、均勻性圖
?

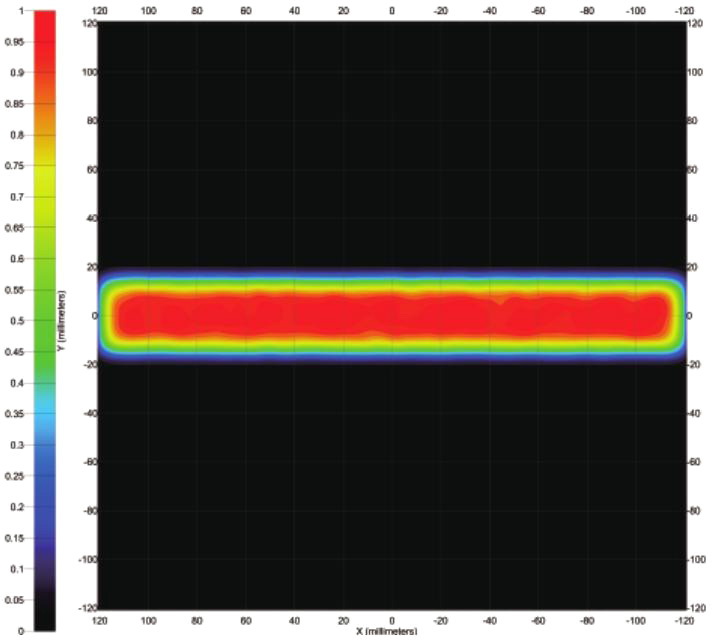

| 光譜圖 | 均勻性圖（LS-SLA-250×30） |
 |
 |
?

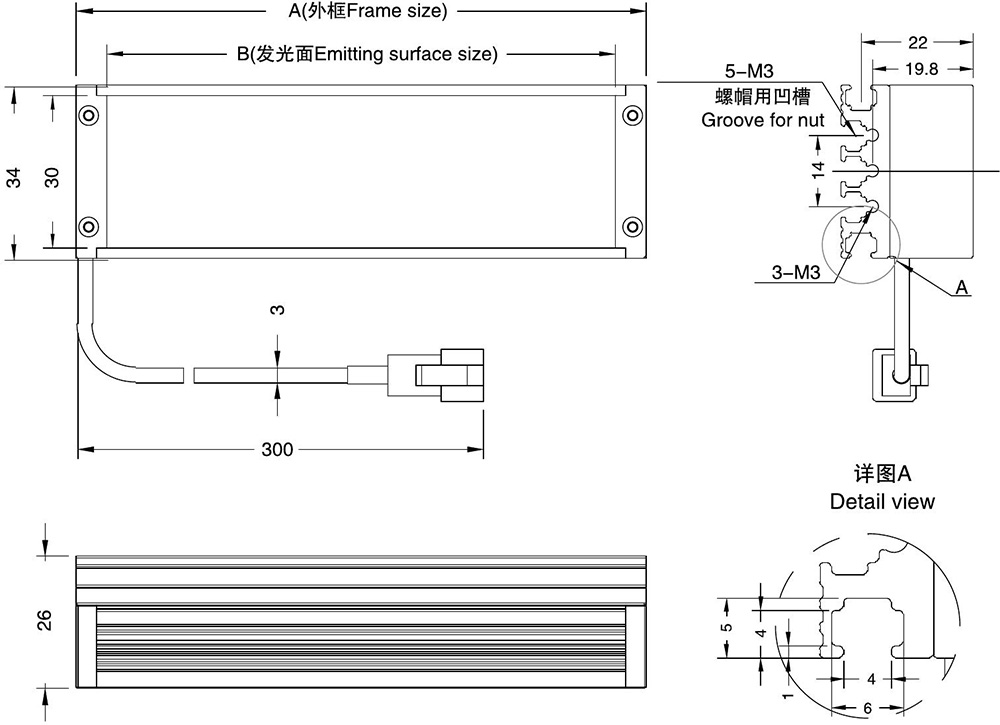

9.外形尺寸圖
?
?
|
光源型號 |
單位（mm ) |
|
|
A |
B |
|
|
LS-SLA-250×30 |
252 |
240 |
|
LS-SLA-300×30 |
312 |
300 |
?
***光源的尺寸可定制***
