方形的出光面可以形成低角度的照射擴散光。
?
1.產品特性?
?
SQ系列特殊的方形照射結構，形成了較大的方形高均勻度的擴散光，針對方形檢測物體達到最 佳的低角度照射，可以很有效的避免環形光源無法照射到的四角輪廓，并且防止反射投影。
?

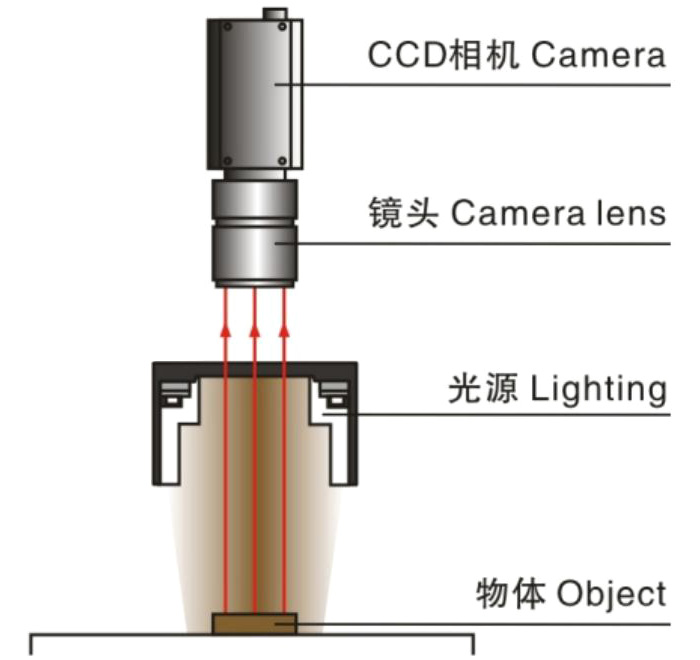

2.成像說明圖
?
CCD相機置于光源中孔上方，透過光源抓取被測物特征。
?
*本圖僅用于示意，與實物不一定完全相同
?
?

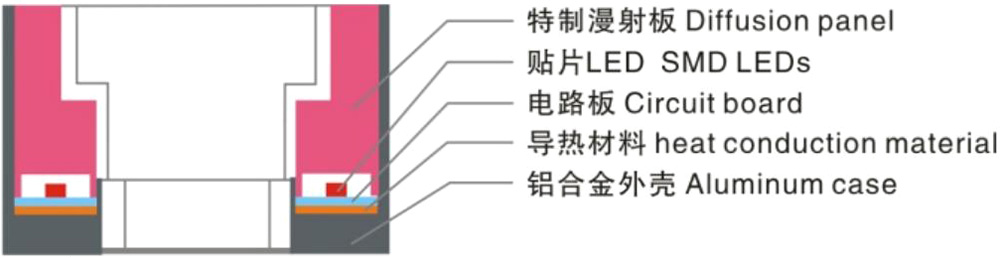

方形低角度光源截面圖?
?
?
照明結構效果圖
?

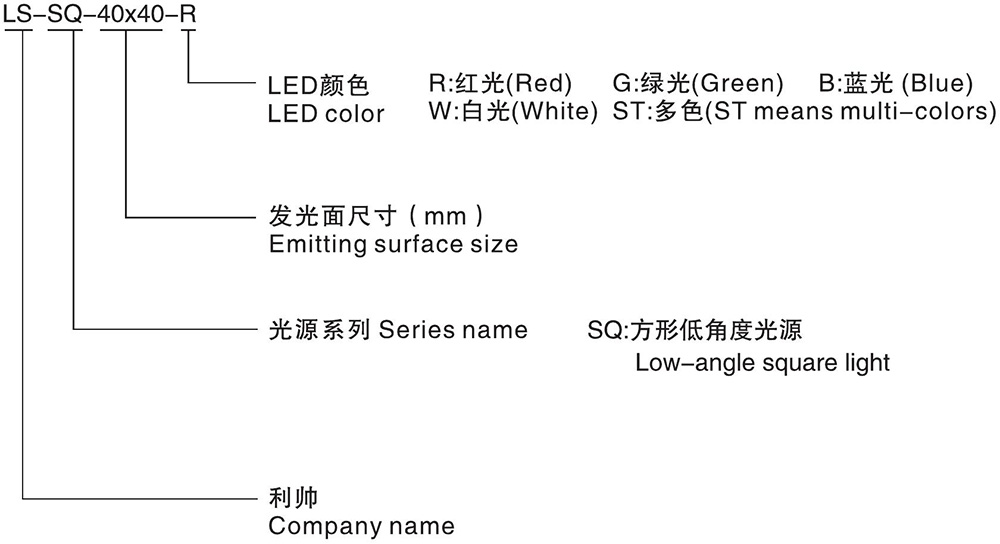

3.型號代碼說明?
?
?
4.產品選型表
?
|
型號 |
LED顏色 |
電壓 |
功率 |
重量 |
接口 |
|
| ● |
●●● |
|||||
|
LS-SQ-40×40 |
●●●● |
24V恒壓 |
2W |
2.5W |
0.1kg |
SM 2.54 3Pin |
|
LS-SQ-80×80 |
●●●● |
4W |
5W |
0.1kg |
||
|
LS-SQ-120×120 |
●●●● |
6W |
7.5W |
0.2kg |
||
?
***以實物為準***
?
5.應用領域
?
1.印刷字符、標識檢測
2. BGA焊點檢測
3.金屬表面劃傷檢測
4.集成電路管腳檢測
5.煙盒表面檢測
?

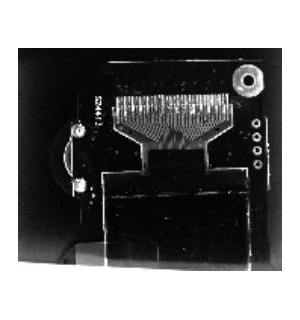

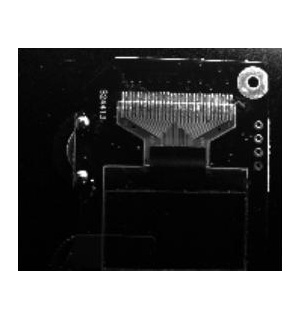

6.應用案例?
?
PCB對位焊點檢測
?
 |
 |
 |
| 實物圖 | 打光方式 | 效果圖 |
7.產品服務
|
光源顏色范圍 |
●?620nm-630nm ●?460nm-475nm ●?520nm-530nm |
|
● 3200K-7000K |
|
|
使用環境 |
a.溫度?0--40°C |
|
b.濕度20--85%RH(無結霜狀態） |
|
|
使用壽命 |
3萬小時衰減5% |
|
配件選擇 |
a.延長線 |
|
b.控制器 |
|
|
定制服務 |
a.光源尺寸定制 |
|
b.色溫、亮度、波長定制 |
|
|
c.輸出接口、輸入電壓、驅動方式定制 |
|
|
d.相機孔徑、孔數、位置定制 |
|
|
質保 |
一年產品質保，并且提供技術支持 |

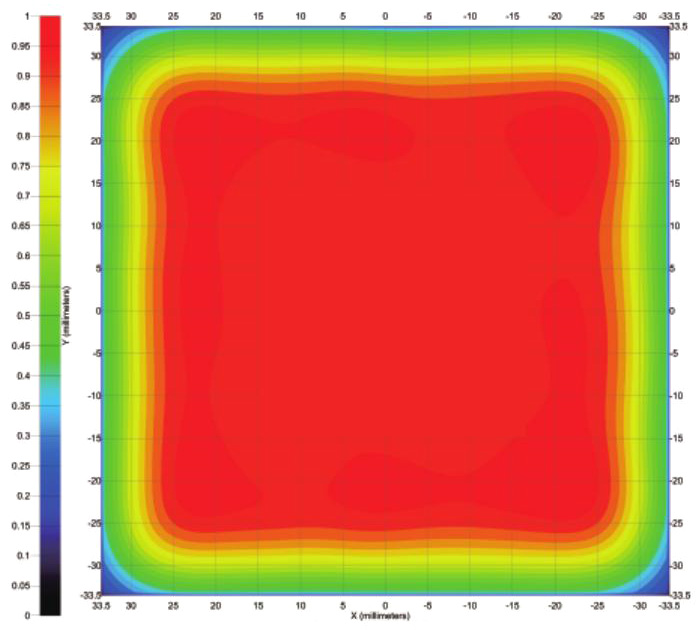

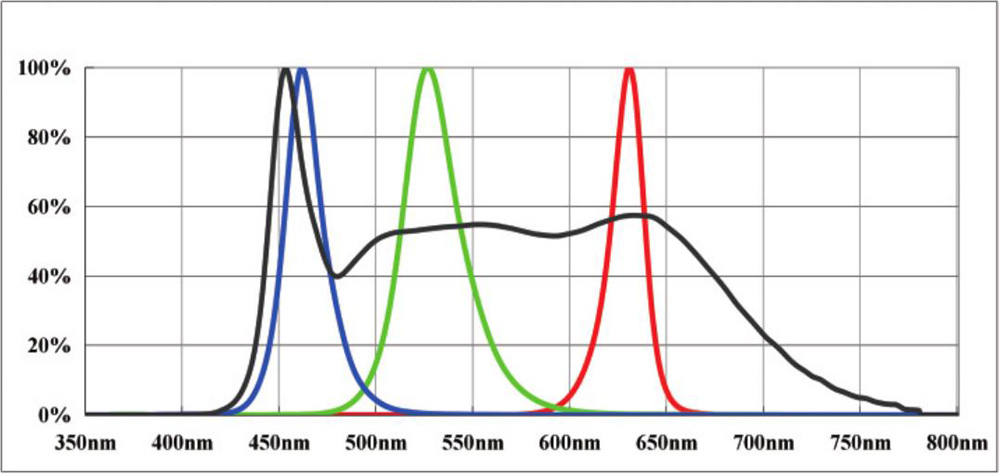

8.光譜、均勻性圖
?
| 光譜圖 | 均勻性圖(LS-SQ-40X40) |
 |
 |
?

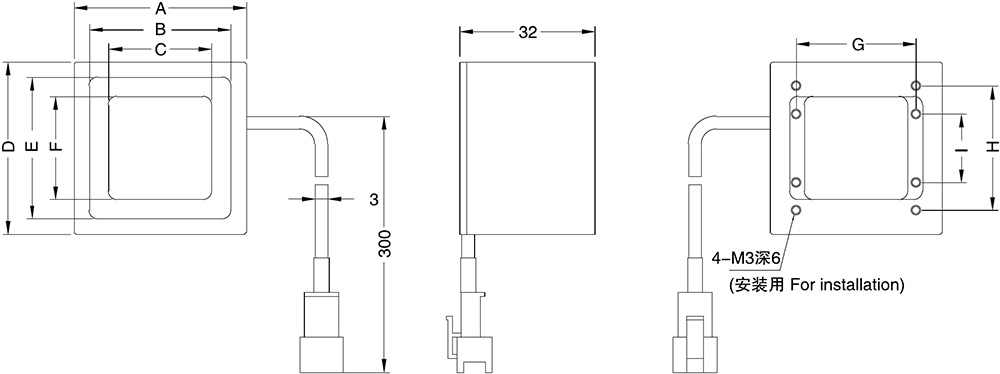

9.外形尺寸圖
?
